Productdetails:
|
| Gegevenshaven: | Rj-45 | Pakket: | Kleine de Vormfactor van SFP |
|---|---|---|---|
| Stroomvoorziening: | 3.3V | Afstand: | 30meter voor 10G (CAT6A-kabel) |
| Gevaltemperatuur: | 0°C aan +70°C of -40°C aan +85°C | Datasnelheid: | • Steun online haven 10Gbase-t/5Gbase-t/2.5Gbase-t/1000base-t |
Eigenschappen
¨ Steun online haven 10Gbase-t/5Gbase-t/2.5Gbase-t/1000base-t
¨ Steun 10Gbase-r op de gastheerhaven
De heet-Pluggable SFP voetafdruk van ¨
¨ Compacte RJ-45-stekkerassemblage
RoHS-Volgzaam en loodvrije ¨
¨ Enige +3.3V-voeding
¨ 10 Gigabit Ethernet over Katten6a kabel
¨ Omringende Werkende temperatuur: 0°C aan +70°C of -40°C aan +85°C
Beschrijving

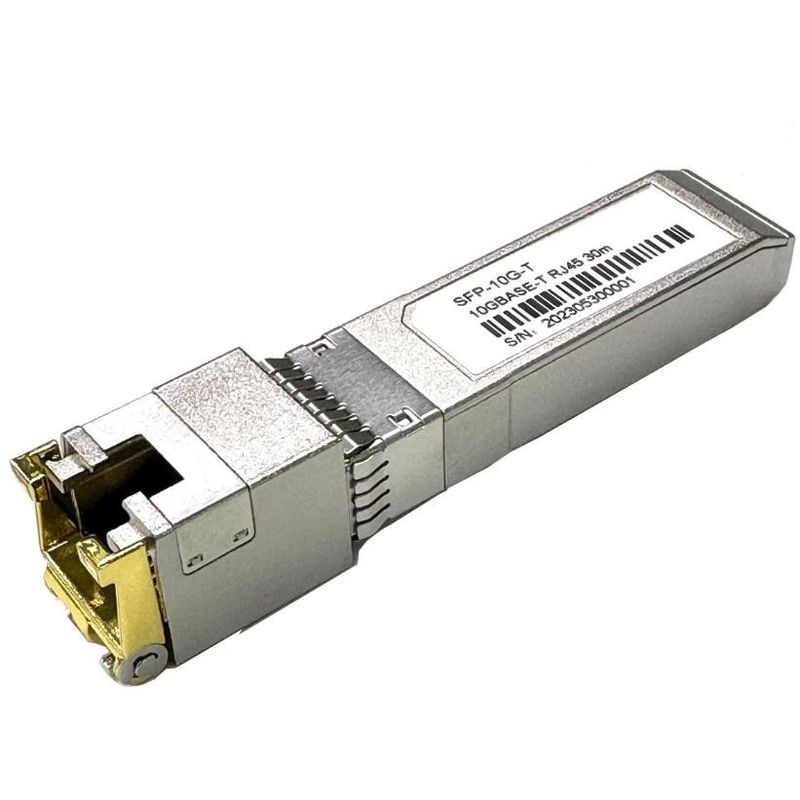

SFP-10 zijn Pluggable (SFP) zendontvangers van G-T Copper Small Form gebaseerd op de van bron SFP Multiovereenkomst (MSA). Zij zijn compatibel met de normen 10Gbase-t/5Gbase-t/2.5Gbase-t/1000base-t zoals gespecificeerd in IEEE-Norm 802,3. SFP-10g-t gebruikt RX_LOS van SFP (moet op gastheer worden uitgetrokken) speld voor verbindingsaanwijzing. Als uittrek of de speld van TX_DISABLE van SFP open, wordt PHY IC teruggesteld.
Kabellengte
| Lijnhaven | Kabel | Bereik | Gastheerhaven |
| 10Gbase-t | CAT6A | 30m | 10GBase-r |
| 5Gbase-t | CAT5E | 50m | 10GBase-r |
| 2.5Gbase-t | CAT5E | 50m | 10GBase-r |
| 1000base-t | CAT5E | 100m | 10GBase-r |
Pin Descriptions
| Speld | Symbool | Naam/Beschrijving | Ref. |
| 1 | VEET | Gemeenschappelijke zendergrond (met Ontvangersgrond) | 1 |
| 2 | TFAULT | Zenderfout. Gesteund niet. | |
| 3 | TDIS | De zender maakt onbruikbaar. Gehandicapt op hoogte of open laseroutput. | 2 |
| 4 | MOD_DEF (2) | Moduledefinitie 2. Gegevenslijn voor Periodieke identiteitskaart. | 3 |
| 5 | MOD_DEF (1) | Moduledefinitie 1. Kloklijn voor Periodieke identiteitskaart. | 3 |
| 6 | MOD_DEF (0) | Moduledefinitie 0. Aan de grond gezet binnen de module. | 3 |
| 7 | Rate Select | Geen vereiste verbinding | |
| 8 | LOS | De hoogte wijst verbonden op geen. laag wijst op verbonden. | |
| 9 | VERANDER van richting | Gemeenschappelijke ontvangersgrond (met Zendergrond) | 1 |
| 10 | VERANDER van richting | Gemeenschappelijke ontvangersgrond (met Zendergrond) | 1 |
| 11 | VERANDER van richting | Gemeenschappelijke ontvangersgrond (met Zendergrond) | 1 |
| 12 | RD- | Ontvanger Omgekeerde GEGEVENS uit. Gekoppeld AC | |
| 13 | RD+ | Ontvanger niet-Omgekeerde GEGEVENS uit. Gekoppeld AC | |
| 14 | VERANDER van richting | Gemeenschappelijke ontvangersgrond (met Zendergrond) | 1 |
| 15 | VCCR | Ontvangersvoeding | |
| 16 | VCCT | Zendervoeding | |
| 17 | VEET | Gemeenschappelijke zendergrond (met Ontvangersgrond) | 1 |
| 18 | TD+ | Zender niet-Omgekeerde GEGEVENS binnen. Gekoppeld AC. | |
| 19 | TD- | Zender Omgekeerde GEGEVENS binnen. Gekoppeld AC. | |
| 20 | VEET | Gemeenschappelijke zendergrond (met Ontvangersgrond) | 1 |
Nota's:
1. De kringsgrond wordt verbonden met chassisgrond
2. PHY gehandicapt op TDIS > 2.0V of open, toegelaten op TDIS < 0="">
3. Met 4.7k zou moeten worden uitgetrokken - 10k-de Ohms op gastheerraad aan een voltage tussen 2,0 V en 3,6 V. MOD_DEF (0) trekt lage lijn om te wijzen op de module in gestopt is.
+3.3V de Interface van de volt Elektromacht
SFP-10g-t heeft een waaier van het inputvoltage van 3,3 V +/- 5%. Het maximumvoltage van 4V wordt niet toegestaan voor ononderbroken verrichting.
| De Interface van de +3,3 Volt Elektromacht | ||||||
| Parameter | Symbool | Min | Type | Maximum | eenheid | Nota's/Voorwaarden |
| Leveringsstroom | Is | 900 | 1200 | mA |
4W maximum macht over volledige waaier van voltage en temperatuur. Zie voorzichtigheids hieronder nota |
|
| Inputvoltage | Vcc | 3.13 | 3.3 | 3.47 | V | Van verwijzingen voorzien aan GND |
| Maximumvoltage | Vmax | 4 | V | |||
| Schommelingsstroom | Isurge | TBD | mA |
Hete stop boven regelmatige staat huidig. Zie voorzichtigheidsnota hieronder |
||
Voorzichtigheid: De machtsconsumptie en de schommelingsstroom zijn hoger dan de gespecificeerde waarden in SFP MSA
Signalen met lage snelheid
MOD_DEF (1) (SCL) en MOD_DEF (2) (SDA), is open afvoerkanaalcmos signalen (zie sectie VII, „Periodiek Communicatie Protocol“). Zowel moeten MOD_DEF (1) en MOD_DEF (2) aan host_Vcc worden uitgetrokken.
| Signalen met lage snelheid, Elektronische Kenmerken | |||||
| Parameter | Symbool | Min | Maximum | eenheid | Nota's/Voorwaarden |
| SFP-LAGE Output | Volume | 0 | 0,5 |
V
|
4.7k aan 10k trek aan host_Vcc uit, gemeten aan gastheerkant van schakelaar |
| SFP-HOGE Output | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k aan 10k trek aan host_Vcc uit, gemeten aan gastheerkant van schakelaar |
| SFP voert LAAG in | VIL | 0 | 0,8 | V |
4.7k aan 10k trek aan Vcc uit, gemeten aan SFP-kant van schakelaar
|
| SFP-Inputhoogte | VIH | 2 | Vcc + 0,3 | V |
4.7k aan 10k trek aan Vcc uit, gemeten aan SFP-kant van schakelaar |
Hoge snelheids Elektrointerface
Alle hoge snelheidssignalen worden intern AC-gekoppeld.
| Hoge snelheids Elektrointerface, Transmissie lijn-SFP | ||||||
| Parameter | Symbool | Min | Type | Maximum | eenheid | Nota's/Voorwaarden |
| Lijnfrequentie | FL | 125 | Mhz |
5-vlak het coderen, per IEEE 802,3 |
||
| De Impedantie van de Txoutput | Zout, TX | 100 | Ohm |
Verschil, voor allen frequenties tussen 1MHz en 125MHz |
||
| De Impedantie van de Rxinput | Zin, RX | 100 | Ohm |
Verschil, voor allen frequenties tussen 1MHz en 125MHz |
||
| Hoge snelheids Elektrointerface, gastheer-SFP | ||||||
| Parameter | Symbool | Min | Type | Maximum | eenheid | Nota's/Voorwaarden |
|
Kies gebeëindigde gegevensinvoer uit schommeling |
Vinsing | 250 | 1200 |
mV
|
Kies gebeëindigd uit | |
|
Kies gebeëindigde gegevensoutput uit schommeling |
Voutsing | 350 | 800 | mV | Kies gebeëindigd uit | |
| Stijgings/Daling Tijd | RT, Tf | 175 | psec | 20%-80% | ||
| De Impedantie van de Txinput | Zin | 50 | Ohm | Kies gebeëindigd uit | ||
| De Impedantie van de Rxoutput | Zout | 50 | Ohm | Kies gebeëindigd uit | ||
Algemene Specificaties
| Algemeen | ||||||
| Parameter | Symbool | Min | Type | Maximum | eenheid | Nota's/Voorwaarden |
| Datasnelheid | BR | 1 | 10.3125 | Gb/sec |
Het compatibele systeem van IEEE 802,3. Zie hieronder Nota's 1,2 |
|
Nota's:
1. De kloktolerantie is +/- 50 p.p.m.
Milieuspecificaties
De automatische oversteekplaatsopsporing wordt toegelaten. De externe crossover-kabel wordt niet vereist
| Milieuspecificaties | ||||||
| Parameter | Symbool | Min | Type | Maximum | eenheid | Nota's/Voorwaarden |
| Werkende Gevaltemperatuur | Commercieel | Tc | 0 | +70 | °C | |
| Industrie | -40 | +85 | °C | |||
| Opslagtemperatuur | -40 | +85 | °C | |||
Het opdracht geven van tot informatie
| Artikelnummer | Snelheidswijze | Temperaturen |
| SFP-10g-ta1-c | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10g-ta1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
