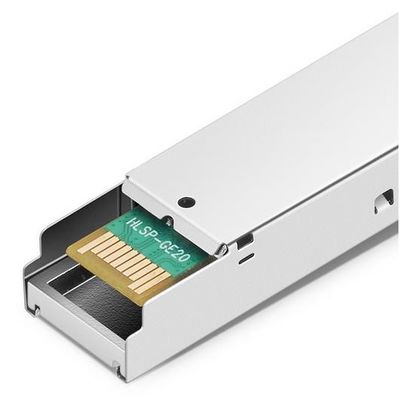

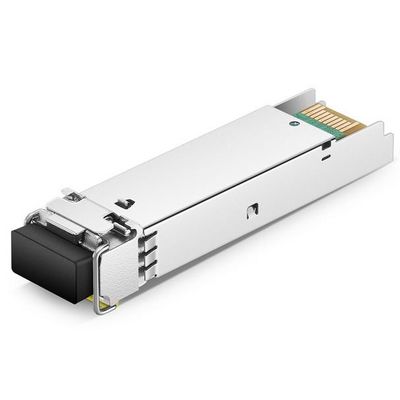

SFP-155m-131--60KM-enig Wijze Dubbele Vezel LC met DDM

PRODUCTeigenschappen

• Tot 155Mb/s-gegevens - verbindingen
• Vriespunt-laserzender en SPELDfotodetector
• Tot 40km op 9/125µm SMF
• Heet-pluggable SFP-voetafdruk
• Duplexlc/upc-type pluggable optische interface
• Lage machtsdissipatie
• Metaalbijlage, voor lagere EMI
• RoHS-volgzaam en loodvrij
• Steun Digitale Kenmerkende Controleinterface
• Enige +3.3V-voeding
• Volgzaam met sff-8472
• Geval werkende temperatuur

Commercieel: 0°C aan +70°C

Uitgebreid: -10°C aan +80°C

Industrieel: -40°C aan +85°C

TOEPASSINGEN

⚫ Schakelaar om Interface te schakelen

⚫ Snelle Ethernet

⚫ Geschakelde Backplane Toepassingen

⚫ Router/Serverinterface

⚫ Andere Optische Verbindingen

SFP-155M-1310nm-60km-SM-LC-DDM de Kleine Pluggable (SFP) zendontvangers van de Vormfactor zijn compatibel met de Kleine Pluggable het multi-Sourcingsovereenkomst van de Vormfactor (MSA), bestaat de zendontvanger uit vijf secties: de LD-bestuurder, de het beperken versterker, de digitale kenmerkende monitor, de vriespunt-laser en de SPELDfotodetector. De modulegegevens - sluit met 60KM in enige de wijzevezel van 9/125um aan. De optische output kan door een TTL-logica worden onbruikbaar gemaakt de input op hoog niveau van Tx onbruikbaar maakt, en het systeem kan ook de module via I2C onbruikbaar maken. De Txfout wordt verstrekt om op de degradatie van de laser te wijzen. Het verlies van signaal (LOS) wordt output verstrekt om op het verlies van een input optisch signaal van de ontvanger of op de verbindingsstatus met de partner te wijzen. Het systeem kan de LOS (of Verbindings) /Disable/Fault informatie via I2C-registertoegang ook worden.

Specificatie voor Tx

Specificatie voor Rx
