Productdetails:
|
| Zendontvangertype: | SFP-Koper | Stroomvoorziening: | +3.3V gelijkstroom |
|---|---|---|---|
| Datasnelheid: | 1.25Gb/s | Werkende gevaltemperatuur: | 0°C aan +70°C of -40°C aan +85°C |
| Huisvestingstype: | Metaal | Gegevensschakelaar: | Rj-45 |
Eigenschappen
Tot de tweerichtingsgegevens van 1.25Gb/s - verbindingen
Heet-pluggable SFP-voetafdruk
RX Los/zonder Los functie
Volledig metaalbijlage voor lage EMI
Lage machtsdissipatie (0,5 typisch W)
Compacte RJ-45-stekkerassemblage
Toegang tot fysieke laag IC via periodieke bus met 2 draden
1000base-X verrichting in gastheersystemen met SERDES-interface
10/100/1000Mbps volgzaam in gastheersystemen met SGMII-interface
100Base-FX verrichting in gastheersystemen met SERDES-interface
De werkende waaier van de gevaltemperatuur van 0°C aan +70°C of -40°C aan +85°C
Toepassingen
1.25 Gigabit Ethernet over Kat 5 kabel
Beschrijving

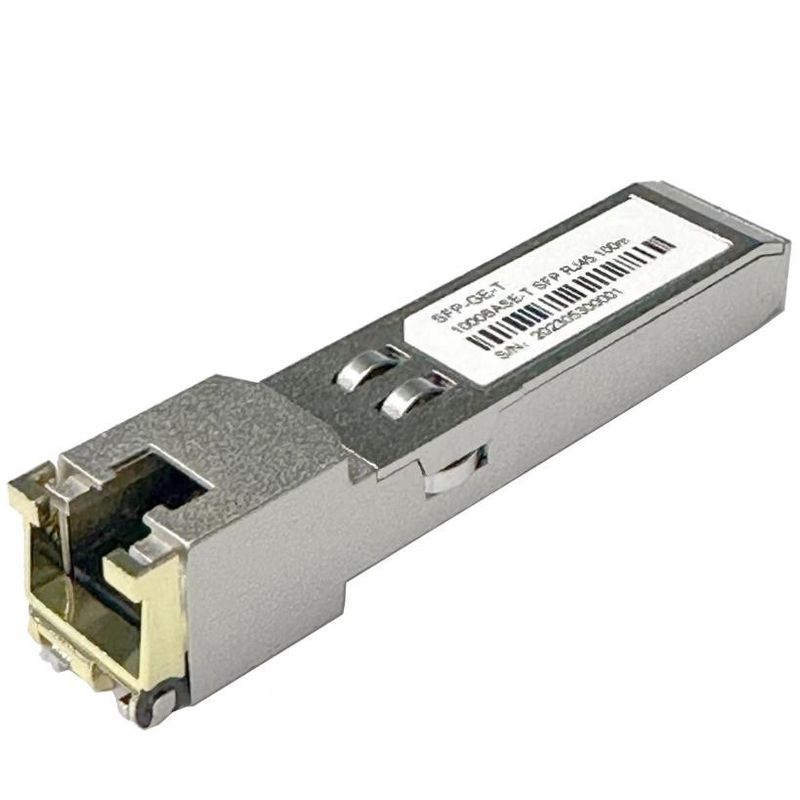

SFP-GE-T-Koper de Kleine Pluggable Vorm de zendontvangers (van SFP) een krachtige is, rendabele module volgzaam met Gigabit Ethernet en 1000BASE-T-normen zoals specificeerde in IEEE 802. 3-2002 en IEEE 802.3ab, die 1000Mbps-datasnelheid tot 100 meter bereiken over unshielded twisted-pair categorie 5 kabel steunen. De module steunt 1000 Mbps hoogtepunt - duplexgegevens - verbindingen met 5 van de de Omvangmodulatie van de niveausignalen Impuls (PAM). Alle vier paren in de kabel worden gebruikt met een symbooltarief van 250Mbps op elk paar. De module verstrekt standaard periodieke identiteitskaart-informatie volgzaam met SFP MSA, dat met een adres van A0h via het periodieke CMOS EEPROM protocol van 2wire kan worden betreden.
Pin Descriptions
| Speld | Signaalnaam | Beschrijving | Seq stop. | Nota's |
| 1 | VEET | Zendergrond | 1 | |
| 2 | TX FOUT | De Aanwijzing van de zenderfout | 3 | Note1 |
| 3 | TX MAAK ONBRUIKBAAR | De zender maakt onbruikbaar | 3 | Note2 |
| 4 | MOD_DEF (2) | Periodiek de Gegevenssignaal van SDA | 3 | Note3 |
| 5 | MOD_DEF (1) | Periodiek de Kloksignaal van SCL | 3 | Note3 |
| 6 | MOD_DEF (0) | Laag TTL | 3 | Note3 |
| 7 | Rate Select | Verbonden niet | 3 | |
| 8 | LOS | Verlies van Signaal | 3 | Note4 |
| 9 | VERANDER van richting | Ontvangersgrond | 1 | |
| 10 | VERANDER van richting | Ontvangersgrond | 1 | |
| 11 | VERANDER van richting | Ontvangersgrond | 1 | |
| 12 | RX- | Inv. Ontvangen Gegevens uit | 3 | Nota 5 |
| 13 | RX+ | Ontvangen Gegevens uit | 3 | Nota 5 |
| 14 | VERANDER van richting | Ontvangersgrond | 1 | |
| 15 | VCCR | Ontvangersvoeding | 2 | |
| 16 | VCCT | Zendervoeding | 2 | |
| 17 | VEET | Zendergrond | 1 | |
| 18 | TX+ | Breng binnen Gegevens over | 3 | Nota 6 |
| 19 | TX- | Inv. Breng binnen Gegevens over | 3 | Nota 6 |
| 20 | VEET | Zendergrond | 1 |
Nota's:
Seq. stop: De opeenvolging van de speldovereenkomst tijdens het hete stoppen.
1) TX de fout wordt niet gesteund en met grond altijd verbonden.
2) TX maakt onbruikbaar, een input die wordt gebruikt om de zendontvangermodule terug te stellen, Deze speld wordt uitgetrokken binnen de module met een weerstand 4,7 KΩ.
Laag (0 – 0,8 V): Zendontvanger
Tussen (0,8 V en 2,0 V): Niet gedefiniëerd
Hoog (2,0 – 3,465 V): Zendontvanger in het terugstellenstaat
Open: Zendontvanger in het terugstellenstaat
3) Mod.-Def 0,1,2. Dit zijn de spelden van de moduledefinitie. Zij zouden met een 4.7K~10K-weerstand op de gastheerraad moeten worden uitgetrokken. Trek voltage uit zal zijn VccT of VccR
Mod.-Def 0 wordt aan de grond gezet door de module om erop te wijzen dat de module aanwezig is
Mod.-Def 1 is de kloklijn van twee draad periodieke interface voor periodieke identiteitskaart
Mod.-Def 2 is de gegevenslijn van twee draad periodieke interface voor periodieke identiteitskaart
4) RX_LOS (Verlies van Signaal): LVTTL compatibel met een maximumvoltage van Host_Vcc. RX_LOS kan toegelaten of gehandicapten (verwijs naar het Opdracht geven van tot informatie), wordt RX_LOS niet gebruikt en is altijd gebonden om via 100 ohmweerstand aan de grond te zetten.
5) Rd-/+: Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppeld 100 differentiële lijnen die met 100 (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd.
6) Td-/+: Dit zijn de differentiële zenderinput. Zij zijn AC-Gekoppelde, differentiële lijnen met differentiële beëindiging 100 binnen de module.
