Productdetails:
|
| Markeren: | SM OM3 DVI over Vezelvergroting,EDID die de Optische Vergroting van DVI programmeren,EDID die DVI over Vezelvergroting programmeren |
||
|---|---|---|---|

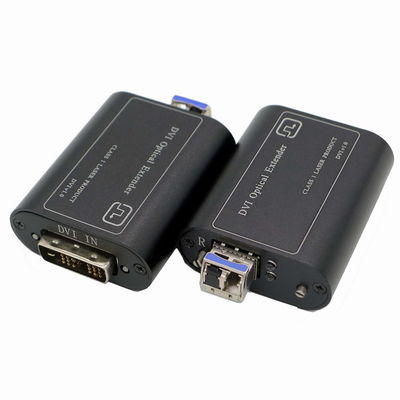

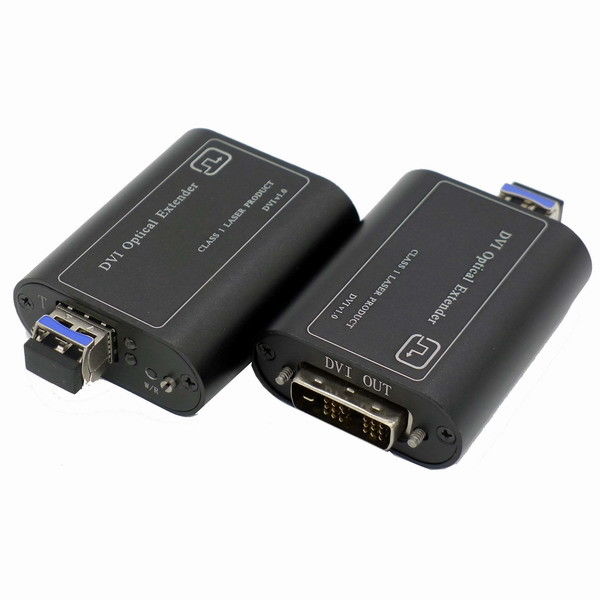

SM OM3 DVI over het Vervoersysteem EDID van de Vezelvergroting Optische Programmering
DVI over Vezelvergroting
De optische vergroting van DVI is een systeem van het vezel optisch vervoer geschikt om hoge resolutiedvi signalen over één enkele optische vezel met kabellengten tot 300 meters (OM3-MM.vezel) of 10km (SM-vezel) te verdelen, de resolutie tot 4096× 2160@30HZ. Verbind de zender v3o3or gebruik worden gebruikt op de monitors zal, op de zendersleutel klikken, om EDID te lezen en schrijven zal in de vertoning binnen de zender worden gelezen en worden opgeslagen, EDID die programmeren zodat het aan de kenmerken van verschillende resolutie van beeldschermsysteem kan aanpassen, zijn gebruik beknopter, geschikt en betrouwbaar maken.
DVI over van de de steun diverse hoge definitie van de vezelconvertor de resolutieverhouding transmissie, hoogst kan bereik UXGA 1600*1200 of WUXGA 1920* 1200@60Hz of HDTV 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, maximumresolutie 4096× 2160@30HZ zijn. Maximum bandbreedte 11Gbps.
SPECIFICATIE
Opitcal:
| Golflengte | 850nm &1310nm |
| Outputmacht | -6~-1dBm |
| Optische vezel | OM3 multimode, kiezen 9/125u wijze uit |
| Rxgevoeligheid | -16dBm |
| Optische schakelaar | 1 x LC |
| Afstand | 0~300M (OM3-MM.)/0~10KM (SM) |
Video:
| Input-output DVI | ||
| Outputvideo | DVI 1,0 | |
| Input videosignaal | 0.5~1.0V pp | |
| Inputsignaal DDC | 5V pp (TTL) | |
| Schakelaar | 18+1 DVI-Mannetje | |
| Algemeen: | ||
| Inputmacht | 5 V GELIJKSTROOM | |
| Machtsconsumptie (maximum) | (maximum) 2.4W | |
| Werkende temperatuur | -20°C aan 55°C | |
| Opslagtemperatuur | -40°C aan 85°C | |
| Werkende vochtigheid | (non-condensing) 0 ~ 95% | |
| Netto Gewicht | 190g per paar | |
| Gevalmateriaal | Aluminium | |
| Productgrootte | 64mm×52mm×22.5mm (L/W/H) | |
Materiaalinstallatie en verrichting
Stap 1: Zet PC en de monitormacht aan.
Stap 2: lees de EDID-monitor, lezen de methodes de stappen hieronder gelieve te volgen:
(1) sluit eerst de 5 v-machtsadapter aan de zender aan, omhoog verzekeren de machts lichtrode LEIDENE lichten. (2) open de monitorvoeding, dan verbind de lancering van de zenderdvi interface met het DVI-interfacebeeldscherm.
(3) druk de zenderedid lees-schrijfknoop, EDID R/W de lichte lichten omhoog, zegt het het EDID-informatiebeeldscherm moet lezen. Het groene indicatorlicht gaat na 10 seconden bovengenoemde gelezen EDID-informatie uit wordt voltooid, uitschakelt de macht van de zender.
De macht en de lamp van EDID W/R verklaren: het gelezen voedingrode licht, en schrijft EDID groen licht.
Nota: als een verandering in een ander beeldscherm, gelieve de tweede stap opnieuw te doen.
Stap 3: sluit eerst de 5 v-machtsadapter aan de zender aan, verzekeren de macht de lichtrode LEIDENE lichten omhoog, de zenderdvi interface met PC van de DVI-interface verbinden.
Stap 4: sluit de 5 v-machtsadapter aan de ontvanger aan, om ervoor te zorgen dat de machts lichtrode LEIDENE lichten omhoog. Verbind de DVI-haven van de ontvanger en de vertoning.
Stap 5: volgens de grafiek LC-vezel optische verbindingen zal zijn.
De ontvangersmacht en de vezellamp verklaren: voedingrood licht, optische vezelsignaal die groen licht verbinden.
