Productdetails:
|
| Markeren: | 2CH 3G HD SDI,Ethernettransmissie 3G SDI,Het uitzenden 3G HD SDI |
||
|---|---|---|---|

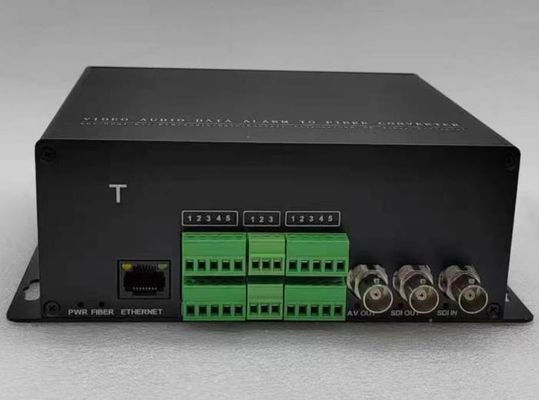

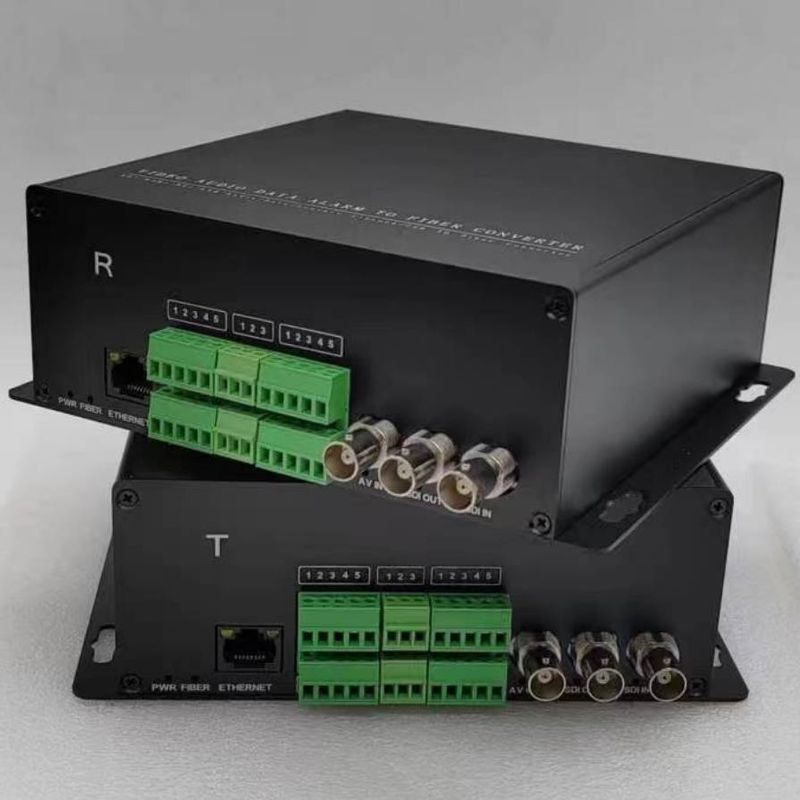

2CH 3G HD SDI met Ethernet over de Transmissie van Vezelethernet
2CH 3G SDI met Ethernet over vezel
EIGENSCHAPPEN
· 1 kanaal voorwaartse 3G SDI 1channel achterwaartse 3G SDI and10/100M Ethernet transmissie van digitaal videosignaal over optische vezel
· Handvatten pathologisch patroon
· Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
· Het automatische reclocking 270Mbit/s - 1.48Gbit/s – 2.97Gbit/s
· Het type van steunsignaal: 270Mbit/s aan 3Gbit/s volgens de normen van SMPTE 424M, van SMPTE 292M, en van SMPTE 259M
· Lang transmissievermogen van minstens 20 km (6,2 mijlen)
· De input van de eindblokmacht voor industriële toepassing
· WDM technologie
BESCHRIJVING
De SDI videoconvertor van de reeksvezel is een ideale en economische oplossing voor het uitzenden of toezichttoepassingen. Het ontvangt één elektroinput hd-SDI en zet volkomen elektrosdi signaal in enig wijze optisch SDI signaal om. Het steunt transmissiebeelden van SDTV (143-540Mbps), HDTV (1.485Gbps), en HDTV (3Gbps, 1080p60).
Zowel verstrekken de zender als de ontvanger het gelijkmaken van en het reclocking bij de inputeenheid om het signaal voor verenigbare kwaliteit opnieuw op te bouwen. De elektronische en optische aanpassingen worden nooit vereist. De LEIDENE indicatoren worden verschaft voor onmiddellijk controlesysteemstatus. De apparaten zijn beschikbaar voor of standalone of rek-onderstel installatie, geschikt voor verschillende werkomgevingen.
Opitcal:
| Golflengte | 1310nm&1470nm~1610nm |
| Outputmacht | -8~-3dBm/-3~+2dBm |
| Optische vezel | 50/125u multimode, multimode kiezen 62.5/125u, 9/125u wijze uit |
| Rxgevoeligheid | -18dBm |
| Optische schakelaar | FC/ST/SC |
| Afstand | 0~500M (MM.)/0~10KM (SM) |
Ethernet:
| Het werkwijze | Volledige - duplex/half - duplex |
| Datasnelheid | (AUTO) 10/100Mbps |
| verbindingsterminal | RJ45 |
Video:
| SDI Input | ||
| Signaaltype SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M | |
| Datasnelheden | 270Mbit/s - 1.48Gbit/s – 2.97Gbit/s | |
| Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s |
|
| Schakelaar | BNC 75 Ohm | |
| Algemeen: | ||
| Inputmacht | 12V gelijkstroom | |
| Machtsconsumptie (maximum) | <5w> | |
| Werkende temperatuur | 0°C aan 55°C | |
| Opslagtemperatuur | -40°C aan 85°C | |
| Werkende vochtigheid | (non-condensing) 0 ~ 95% | |
| Netto Gewicht | 1.5KG per paar | |
| Afmeting | 175mm×154mm×30mm | |
| Gevalmateriaal | Aluminium | |
