Productdetails:
|
| Type: | Vezel Converter | 12G SDI: | 12G SDI-VEZELCONVERTER |
|---|
1 kanaal video en audiotransmissie van het signaal van UHDTV/4K/8K/HDTV/SDTV SDI over optische vezel
· Handvatten pathologisch patroon
· Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
·Met geïntegreerde reclocker 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s
·Steunen SMPTE st-2082, st-2081, 424M, 344M, 292M, 259M, dvb-ASI,
· Lang transmissievermogen minstens 500M (MM.vezel)/10KM (SM-vezel)
· De input van de eindblokmacht voor industriële toepassing
·Steunenhotswapping en het hete stoppen
·Simplex enige de wijze optische verbinding van LC/PC
BESCHRIJVING

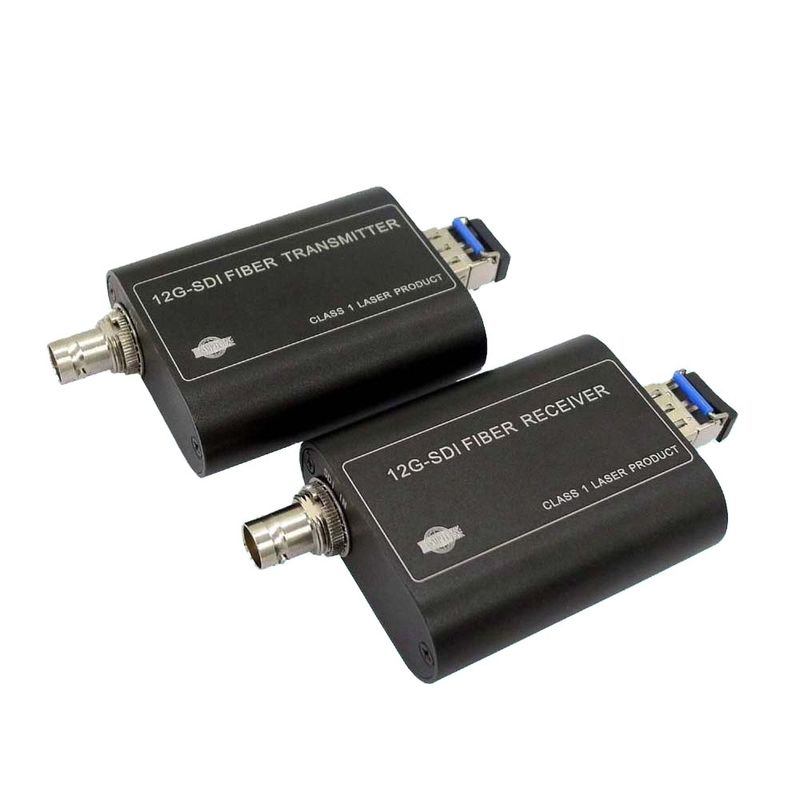

12g-SDI aan vezel is de convertor een ideale en economische oplossing voor het uitzenden of toezichttoepassingen. Het ontvangt één 12G/6G/3G/HD/SD - SDI zet de elektroinput, volkomen elektrosdi signaal in vezel optisch SDI signaal om. Het steunt transmissie van het signaal van UHDTV/4K/8K/HDTV/SDTV SDI.
Zowel die verstrekken de zender als ontvanger het gelijkmaken en reclocker bij inputeenheid de integreert het signaal voor verenigbare kwaliteit opnieuw op te bouwen. Bovendien, met geavanceerde vezeltechnologie, kan 12g-SDI aan vezel pathologisch patroon gemakkelijk overgaan om zijn volledige transmissie te bewijzen.
Specificaties:
|
Input-output SDI |
||
|
Signaalformaat |
SMPTE st-2082, st-2081, 424M, 344M, 292M, 259M, dvb-ASI, |
|
|
Datasnelheid |
270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s |
|
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 75 m bij 11,88 Gbps (4Kp60 UHD) 120 m bij 5,94 Gbps (UHD) 200 m bij 2,97 Gbps (FHD) 280 m bij 1,485 Gbps (HD) 600 m bij 270 Mbps (BR)
|
|
|
SDI interface |
BNC 75 Ohm |
|
|
Vezelinterface |
LC/PC |
|
|
Aantal zenderkanaal |
1 |
|
|
Zendergolflengte |
1310 NM |
|
|
De macht van de zenderoutput |
-6~-1dBm (facultatieve 0±3dBm) |
|
|
Aantal ontvangersoutput |
1 |
|
|
Ontvangersgevoeligheid |
-14.4dBm~-1dBm |
|
|
Algemene index |
||
|
Inputmacht |
Gelijkstroom 5 V of 12V |
|
|
Machtsconsumptie |
<5w> |
|
|
Het werktemperaturen |
-20°C aan 70°C |
|
|
Opslagtemperaturen |
-40°C aan 85°C |
|
|
vochtigheid |
(non-condensing) 0 ~ 95% |
|
|
Gevalmateriaal |
Aluminium |
|
|
Netto gewicht |
210g /pair (met Voeding 440g/pair) |
|
