Productdetails:
|
| Type: | SDI naar glasvezel converter | gebruik: | Brede casting |
|---|---|---|---|
| SDI-transmissie over lange afstanden: | 20KM | Aantal vezels: | 2 |
EIGENSCHAPPEN

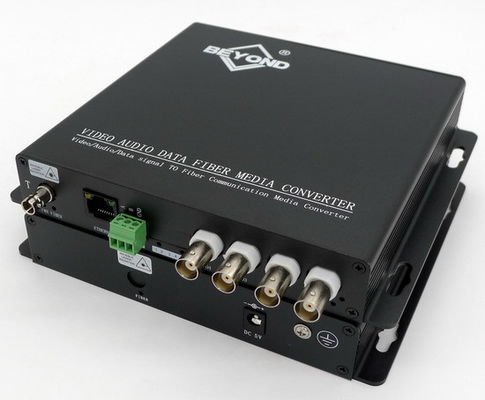

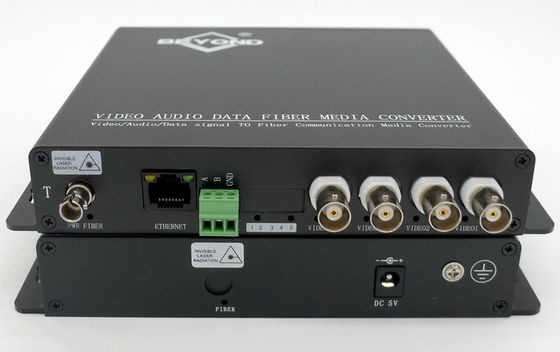

· 1 kanaal SDI en Ethernet-transmissie van digitaal videosignaal over optische vezel
· Handvatten pathologisch patroon
· Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
· Het automatische reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Het type van steunsignaal: 270Mbit/s aan 3Gbit/s volgens de normen van SMPTE 424M, van SMPTE 292M en van SMPTE 259M
· Lang transmissievermogen minstens 10 km (6,2 mijlen)
· De input van de eindblokmacht voor industriële toepassing
BESCHRIJVING

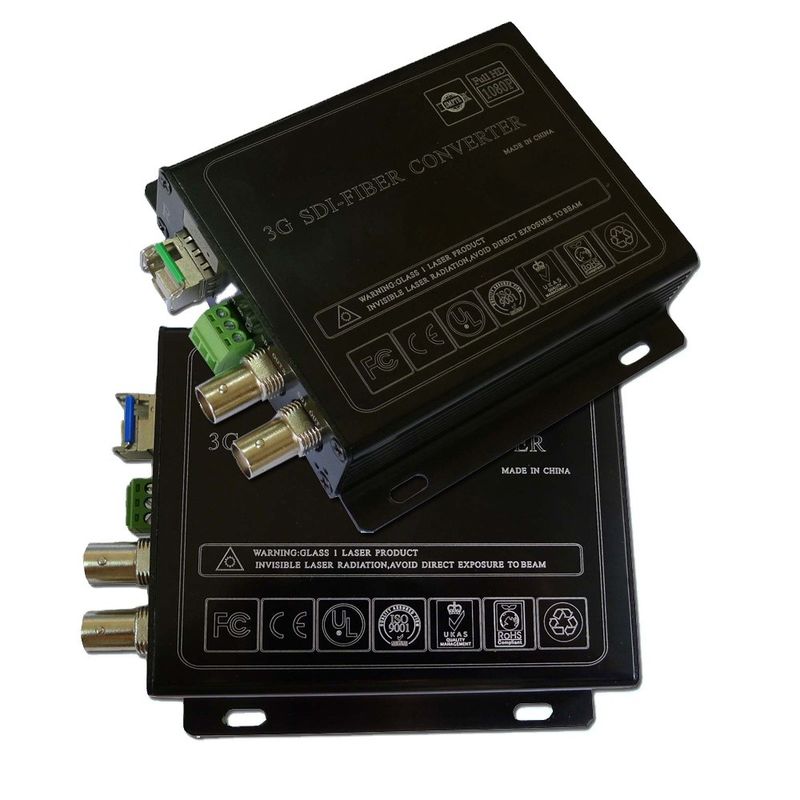

De SDI videoconvertor van de reeksvezel is een ideale en economische oplossing voor het uitzenden of toezichttoepassingen. Het ontvangt één elektroinput hd-SDI, zet volkomen elektrosdi signaal in enig wijze optisch SDI signaal om. Het steunt transmissiebeeld van SDTV (143-540Mbps), HDTV (1.485Gbps) en HDTV (3Gbps, 1080p60).
Zowel verstrekken de zender als de ontvanger het gelijkmaken van en het reclocking bij inputeenheid om het signaal voor verenigbare kwaliteit opnieuw op te bouwen. De elektronische en optische aanpassingen worden nooit vereist. De LEIDENE indicatoren worden verschaft voor onmiddellijk controlesysteemstatus. De apparaten zijn beschikbaar voor of standalone of rek-onderstel installatie, die voor verschillende werkomgeving geschikt is.
SPECIFICATIE
Opitcal:
|
Golflengte |
1310nm&1470nm~1610nm |
|
Outputmacht |
-8~-3dBm/-3~+2dBm |
|
Optische vezel |
50/125u multimode, multimode kiezen 62.5/125u, 9/125u wijze uit |
|
Rxgevoeligheid |
-18dBm |
|
Optische schakelaar |
FC/ST/SC |
|
Afstand |
0~500M (MM.)/0~10KM (SM) |
Ethernet:
|
Het werkwijze |
Volledige - duplex/half - duplex |
|
Datasnelheid |
(AUTO) 10/100Mbps |
|
verbindingsterminal |
RJ45 |
RS485 gegevens:
|
Gegevensprotocol |
RS485 |
|
Datasnelheid |
0~200 Kbps |
|
Foutenpercentage |
< 10-9=""> |
|
Schakelaar |
Standaard eindlood |
Video:
|
SDI Input |
||
|
Signaaltype SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Datasnelheden |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Schakelaar |
BNC 75 Ohm |
|
|
Algemeen: |
||
|
Inputmacht |
12V gelijkstroom |
|
|
Machtsconsumptie (maximum) |
<5w> |
|
|
Werkende temperatuur |
0°C aan 55°C |
|
|
Opslagtemperatuur |
-40°C aan 85°C |
|
|
Werkende vochtigheid |
(non-condensing) 0 ~ 95% |
|
|
Netto Gewicht |
1.5KG per paar |
|
|
Afmeting |
175mm×154mm×30mm |
|
|
Gevalmateriaal |
Aluminium |
|
Het diagram van de systeemverbinding
