de adapter van de camera optische vezel met EFP CCU van PGM Ethemet systeem

Productomschrijving

EFP aan Vezel met PGM Ethernet omvat een Camera Optische Adapter en een Optisch Basisstation. Het systeem vervoerden 2 CH 3g/hd-SDI
signaal van de camera aan het Basisstation, 1 CH Omgekeerde 3g/hd-SDI, PGM, Genlock of TC/BB, 10/100M Ethernet, intercom (Cameraeind
kan verbonden professionele speld 4 zijn of de 5 speldxlr hoofdtelefoon, OB-eind kan verbonden intercom hoofdpost) zijn, aantekening (Één kleur of twee
de kleuren kunnen worden geselecteerd), Verre cameravoeding (15V gelijkstroom tot 150 Watts). Het systeem zet alle signalen nodig voor
multi-camera 3g/hd-SDI productie op een tactische SM of de hybride kabel van SMPTE, die robuuste, probleemloze connectiviteit op om het even welke studio verzekeren
of verre productie.

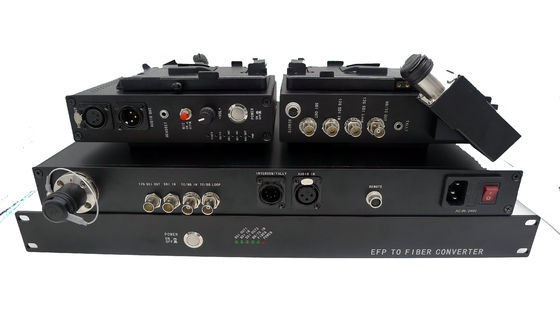

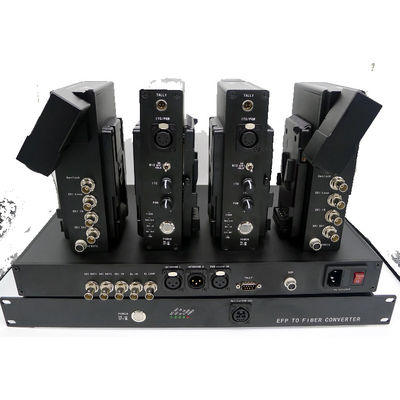

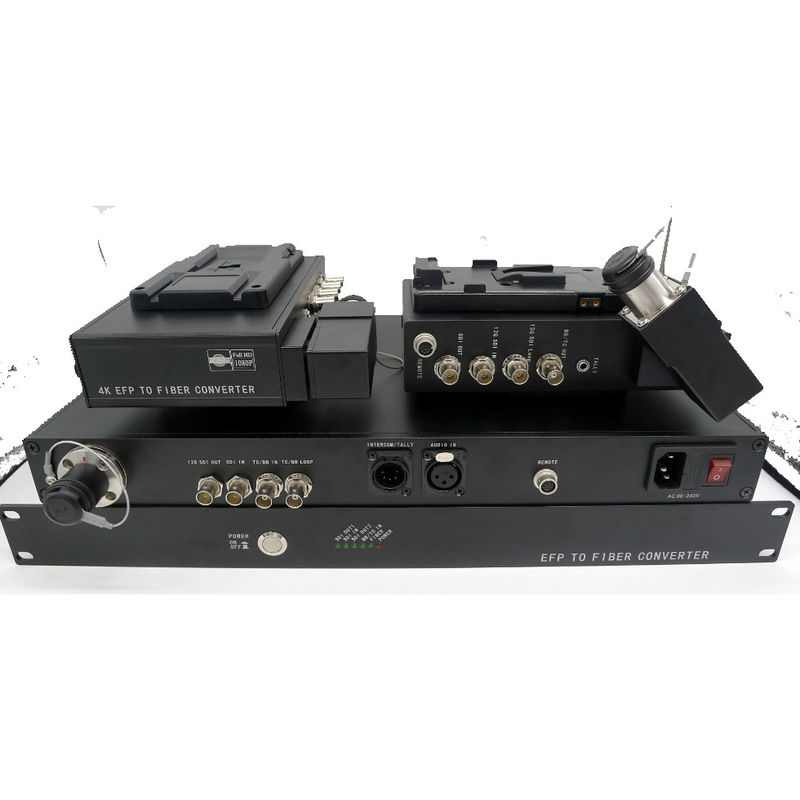

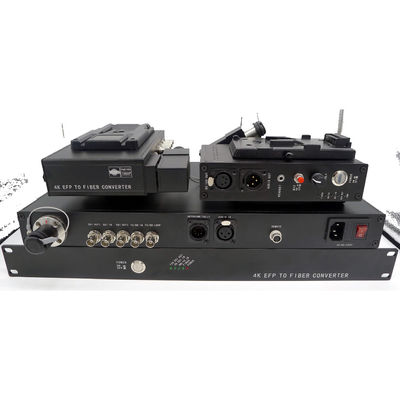

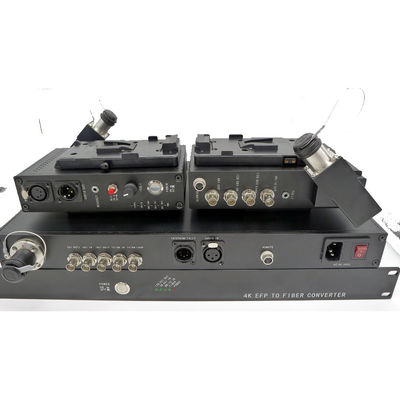

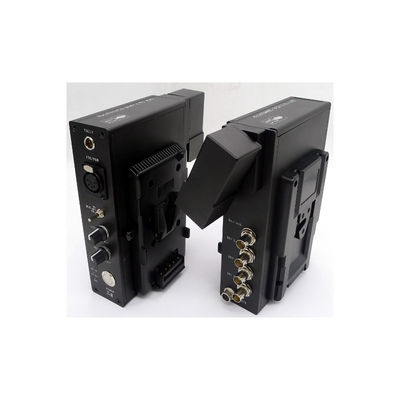

Gedetailleerde Beelden

Eigenschappen

1. voorwaartse 2 CH en 1 CH omgekeerde SDI
2. Behandel alle Pathologische patronen
3. Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
4. 3g/hd/sd-SDI voer autoerkenning, steun 270Mbit/s in - 2.97Gbit/s volgens SMPTE 424M, SMPTE 292M en SMPTE 259M
5. Mic input met stomme en pre-ampèren
6. Hoofdtelefoon met naar boven of naar onder het volume van PGM/van de Intercom
7. 10/100M Ethernet
8. Facultatieve aantekeningsled+/- output of droge Contactsluiting
Van de v-onderstel of Bedrag kan de facultatieve, Hogere de batterijplaat batterijplaat in heatsink worden veranderd
9. Genlock of TC/BB is ook beschikbaar
10. Verre cameravoeding (15V gelijkstroom tot 150 Watts), met de bescherming van de toevoegingsopsporing
Specificaties:
Algemene index

Het werktemperaturen
-25°C aan 55°C
Opslagtemperaturen
-40°C aan 85°C
vochtigheid
(non-condensing) 0 ~ 95%
Camera Optische Adapter
Inputmacht
Gelijkstroom 11~19V
Machtsconsumptie
<12w> Netto gewicht
1kg
Verschijningsgrootte
188mm*116mm*45mm (zonder v-Onderstel/Bedrag)
Optisch Basisstation
Inputmacht
AC90~240V
Machtsconsumptie
<12w> Netto gewicht
3kg
Verschijningsgrootte
19“ zet het standaardrek van 1U op

OPTISCH:

Golflengte
1310nm/1550nm/CWDM
Outputmacht
-6~-1dBm
Rxgevoeligheid
<-18dbm> Transmissieafstand
Hybride kabel 300+m van SMPTE
Optische schakelaar
Lemosmpte 304/Neutrik OpticalCON DUO

INPUT-OUTPUT SDI:

Signaalformaat
SMPTE 424M, SMPTE 292M, SMPTE 259M
Datasnelheid
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Kabelgelijkmaking
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI interface
BNC 75 Ohm

GENLOCK/TC/BB

Aantal Kanalen
1+1
Input-output impedantie
BNC 75Ω (onevenwicht)
Input-output voltage
1.0Vp-p
Differentiële Aanwinst
<> Differentiële Fase
<> SNR
>60dB

INTERCOM

Camera Optische Adapter
Interface
van 4pin XLR (Mannetje) /5pin XLR (Wijfje)/3.5mm de hoofdtelefoonhefboom
Microfoon
Mic input met stomme en pre-ampèren
Hoofdtelefoon
met naar boven of naar onder volume
Optisch Basisstation
Interface
het Wijfje/het Mannetje van 3pin XLR: De audio van de partijlijn voor de hoofdpost van Clearcom en RTS-van de Intercom
DB25 (Wijfje): Het lijnniveau bracht audioinput en output in evenwicht,

PGM:

Camera Optische Adapter
Interface
van 4pin XLR (Mannetje) /5pin XLR (Wijfje)/3.5mm de hoofdtelefoonhefboom
Hoofdtelefoon
met naar boven of naar onder volume
Optisch Basisstation
Interface
het Wijfje van 3pin XLR of DB25 (Wijfje): Het lijnniveau bracht audioinput in evenwicht

AANTEKENING:

Camera Optische Adapter
Interface
4pin luchthoofd of 3pin minixlr
Output
Droge Contactsluiting of natte LED+/-
Op: plotseling of leiden
Van: open of leiden weg
Optisch Basisstation
Interface
DB9 (Mannetje)
Input

Droge Contactsluiting of TTL

Op: plotseling aan GND of TTL laag van: hoge open of TTL

Ethernet:

Het werkwijze

Volledige - duplex/half - duplex
Datasnelheid

(AUTO) 10/100Mbps
verbindingsterminal

RJ45
