Productdetails:
|
| Type: | EFP-glasvezelconverter | gebruik: | FTTX |
|---|---|---|---|
| Garantie: | 3 jaar | Aantal vezels: | 1. |
Kan volgens klantenbehoeften worden aangepast.

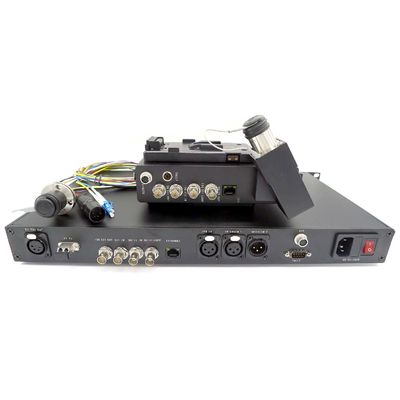

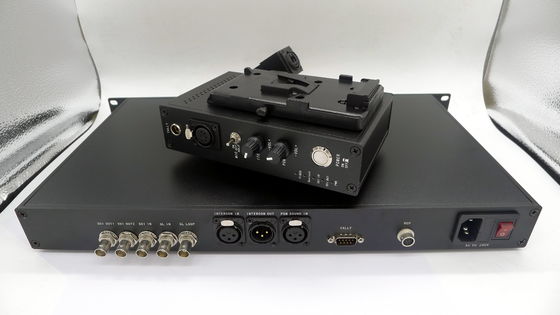

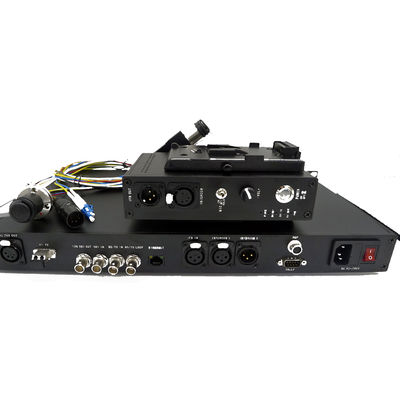

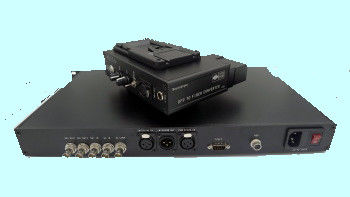

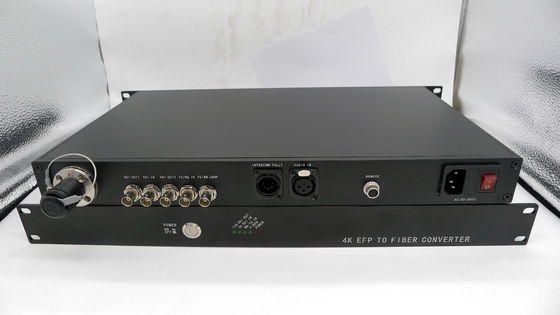

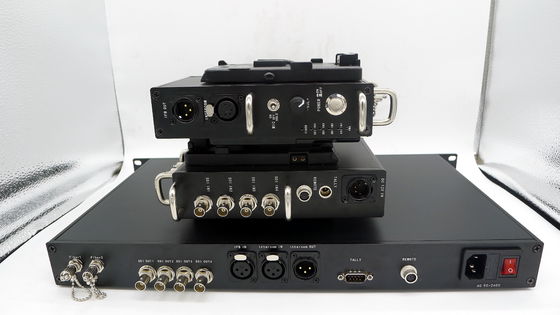

EFP aan de Vezel Optische Oplossingen van de Vezelconvertor voor Uitzendingstoepassingen omvat een Camera Optische Adapter en een Optisch Basisstation. Het systeem vervoerden een signaal 3g/hd-SDI van de camera aan het Basisstation en een terugkeervideo (3g/hd-SDI of CVBS), de Afstandsbedieninggegevens, genlock, de intercom, de aantekening, de audio en 10/100M Ethernet ook verstrekt. Het systeem zet alle signalen nodig voor multi-camera 3g/hd-SDI productie op een tactische SM/MM. of hybride de vezelkabel van SMPTE, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie.
Eigenschappen
Specificaties:
Algemene index
|
Het werktemperaturen |
-25°C aan 55°C |
|
Opslagtemperaturen |
-40°C aan 85°C |
|
vochtigheid |
(non-condensing) 0 ~ 95% |
|
Camera Optische Adapter |
|
|
Inputmacht |
Gelijkstroom 12~19V |
|
Machtsconsumptie |
10W |
|
Netto gewicht |
1kg |
|
Verschijningsgrootte |
160mm*100mm*44mm (zonder v-Onderstel/Bedrag) |
|
Optisch Basisstation |
|
|
Inputmacht |
AC90~240V |
|
Machtsconsumptie |
10W |
|
Netto gewicht |
3kg |
|
Verschijningsgrootte |
19“ zet het standaardrek van 1U op |
Optisch:
|
Golflengte |
1310nm/1550nm/CWDM |
|
Outputmacht |
-6~-1dBm |
|
Rxgevoeligheid |
<-18dbm> |
|
Transmissieafstand |
SM vezel 10+km, MM.vezel 300m |
|
Optische schakelaar |
Dul LC /FC/ST/SC/MX/ Lemo/(facultatieve) Neutrik |
Input-output SDI:
|
Signaalformaat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datasnelheid |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI interface |
BNC 75 Ohm |
Intercom:
|
Camera Optische Adapter |
|
|
Interface |
van 4pin XLR (Mannetje) /5pin XLR (Wijfje)/3.5mm de hoofdtelefoonhefboom |
|
Microfoon |
Mic input met stomme en pre-ampèren |
|
Hoofdtelefoon |
met naar boven of naar onder volume |
|
Optisch Basisstation |
|
|
Interface |
Input: het Wijfje van 3pin XLR, Output: het Mannetje of 5pin XLR van 3pin XLR of 3.5mm hoofdtelefoonhefboom |
|
Audio |
Saldo of onevenwichtslijnniveau |
Aantekening:
|
Camera Optische Adapter |
|
|
Interface |
4pin luchthoofd of 3pin minixlr |
|
Output |
Droge Contactsluiting of natte +12V |
|
Op: plotseling of +12V Van: open of 0V |
|
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) |
|
Input |
Droge Contactsluiting of nat |
|
Op: plotseling aan GND of TTL laag van: hoge open of TTL |
|
Ver:
|
Camera Optische Adapter |
|
|
Interface |
8pin luchthoofd of de verre interface van 8pin Sony |
|
Gegevens |
RS422 /RS232/RS485 |
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) of de verre interface van 8pin Sony |
|
Gegevens |
RS422 /RS232/RS485 |
Ethernet:
|
Het werkwijze |
Volledige - duplex/half - duplex |
|
Datasnelheid |
(AUTO) 10/100Mbps |
|
verbindingsterminal |
RJ45 |
