Productdetails:
|
| Type: | EFP | gebruik: | FTTX |
|---|---|---|---|
| Garantie: | 3 jaar | Merk: | verder dan opto |
| Aantal vezels: | 1. |
Toepassing:
Televisiestudio, mobiele studio
EFP de Elektronische Gebiedsproductie, met specialisatie studeert sportieve gebeurtenissen af en de grote vieringen zenden levend uit
ENG-camera (openluchtfotocamcorders) promotie aan een EFP camera.
Specificaties:
Algemene index
| Het werktemperaturen | -25°C aan 55°C |
| Opslagtemperaturen | -40°C aan 85°C |
| vochtigheid | (non-condensing) 0 ~ 95% |
| Camera Optische Adapter | |
| Inputmacht | Door Lemo |
| Machtsconsumptie | <10w> |
| Netto gewicht | 1.5kg |
| Verschijningsgrootte | 188mm*116mm*45mm (v-Onderstel/Bedrag) |
| Optisch Basisstation | |
| Inputmacht | AC90~240V |
| Machtsconsumptie | <10w> |
| Netto gewicht | 4.5kg |
| Verschijningsgrootte | 19“ zet het standaardrek van 1U op |
Optisch:
| Golflengte | 1310nm/1550nm/CWDM |
| Outputmacht | -6~-1dBm |
| Rxgevoeligheid | <-18dbm> |
| Transmissieafstand | Opto-electronic hybride kabel 300+m |
| Optische schakelaar | Lemo |
Input-output SDI:
| Signaalformaat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datasnelheid | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI interface | BNC 75 Ohm |
Intercom:
| Camera Optische Adapter | |
| Interface | 5pin XLR (Wijfje) |
| Microfoon | Mic input met stomme en pre-ampèren |
| Hoofdtelefoon | met naar boven of naar onder volume |
| PGM-Audio | De evenwichtige audio van het lijnniveau uit met naar boven of naar onder Volume |
Aantekening:
| Camera Optische Adapter | |
| Interface | 3pin minixlr |
| Output | LED+/- |
| Optisch Basisstation | |
| Interface | DB25 (Mannetje) |
Ver:
| Camera Optische Adapter | |
| Interface | RJ45 |
| Gegevens | 10/100M ethernet |
| Optisch Basisstation | |
| Interface | RJ45 |
| Gegevens | 10/100M ethernet |
Functioneert Beschrijving:

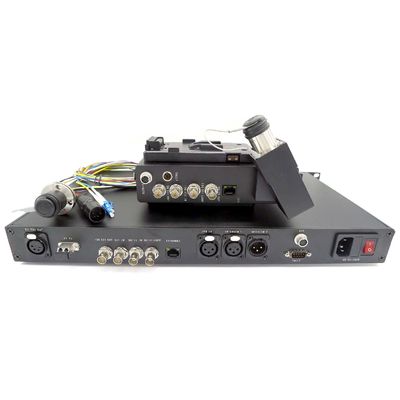

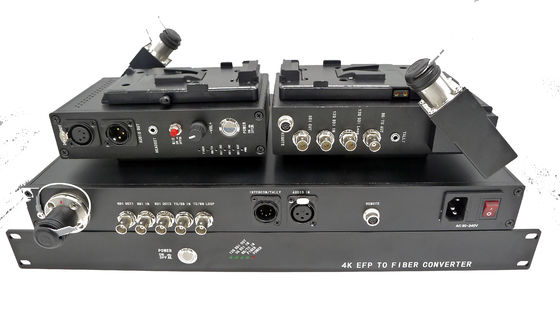

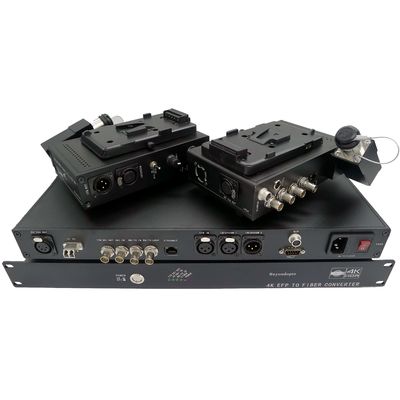

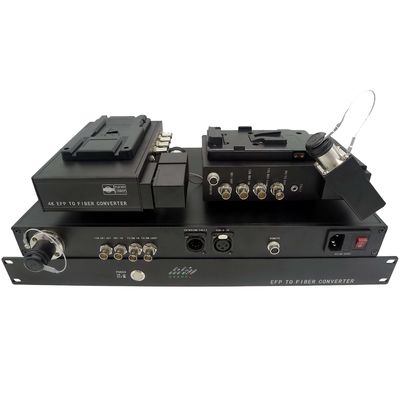

Vezel Optische Convertor (Zender)
A-slot op cameraeind
Vezel: door Lemo hybride die kabel van ontvangerskant wordt aangedreven,
de input 3g/hd-SDI, 1 SDI Output van 2x,
de videooutput van 1x CVBS (Genlock),
1x intercom (de Hoofdtelefoon, Mic input, nbalanced de audio-uitvoer van het lijnniveau, 5-speld Vrouwelijke XLR)
de Audio-uitvoer van 1x PGM
1x ver (10/100M Ethernet)
1x aantekeningsoutput
1 x 4Pin XLR voor 12V-output
Geen machtsbodem
Vezel Optische Convertor (Ontvanger)
rek van 1x 19 het“ 1U zet op basiseind op
Vezel: Lemo hybride kabel
de output 3g/hd-SDI van 3x (tweelingsdi 1 UIT, Enige SDI 2 UIT) en de Input van 1CH 3G/HDSDI
de videoinput van 1x CVBS (Genlock), 1 Videolijn;
1x Bidi bracht de audio van het lijnniveau, de audioinput van 1xPGM uit zijn evenwicht (1xDB25Connector),
1x ver (10/100M Ethernet)
1x aantekeningsinput

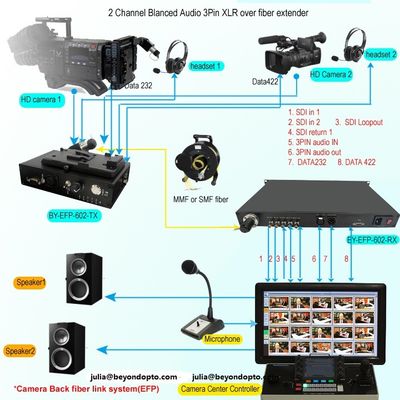

Comité diagram:
