Productdetails:
|
| Type: | EFP | gebruik: | cemra schieten |
|---|---|---|---|
| Materiaal: | Aluminium | Aantal vezels: | 1. |
Dit soort EFP aan Vezelconvertor is een nieuw idee voor lage begroting of geen Verre vereiste videoproductie.

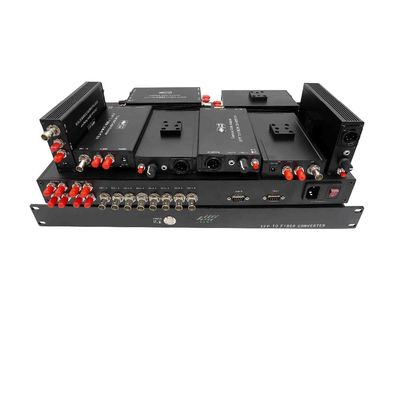

Omvat 4 Camera Optische Adapters en een Optisch Basisstation. Het systeem vervoerden 1 signaal van CH 3g/hd-SDI van de camera aan het Basisstation, 1 CH Omgekeerde 3g/hd-SDI, intercom (het Cameraeind kan verbonden professionele 4 speld zijn of 5 speld kan XLR hoofdtelefoon, OB-eind verbonden intercom hoofdpost zijn), aantekening (Één kleur of twee kleuren kunnen worden geselecteerd), zet het systeem alle signalen nodig voor multi-camera 3g/hd-SDI productie op een tactische SM of de hybride kabel van SMPTE, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie.
Eigenschappen
voorwaartse en 1 CH omgekeerde SDI van 1 CH
Behandel alle Pathologische patronen
Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
3g/hd/sd-SDI voer autoerkenning, steun 270Mbit/s in - 2.97Gbit/s volgens SMPTE 424M, SMPTE 292M en SMPTE 259M
10+Km op de enige transmissie van de wijzevezel
Mic input met stomme en pre-ampèren
Hoofdtelefoon met naar boven of naar onder het volume van PGM/van de Intercom
Facultatieve aantekeningsled+/- output of droge Contactsluiting
Specificaties:
Algemene index
|
Het werktemperaturen |
-25°C aan 55°C |
|
Opslagtemperaturen |
-40°C aan 85°C |
|
vochtigheid |
(non-condensing) 0 ~ 95% |
|

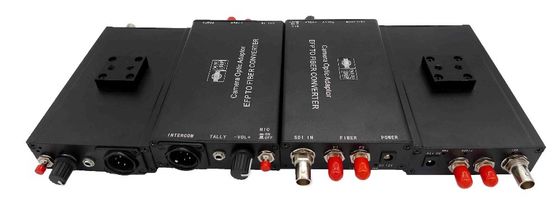

Camera Optische Adapter |
|
|
Inputmacht |
Gelijkstroom 12V |
|
Machtsconsumptie |
<12w> |
|
Netto gewicht |
1kg |
|
Verschijningsgrootte |
188mm*45mm*28mm |
|
Optisch Basisstation |
|
|
Inputmacht |
AC90~240V |
|
Machtsconsumptie |
<12w> |
|
Netto gewicht |
5 kg |
|
Verschijningsgrootte |
19“ zet het standaardrek van 1U op |
Optisch:
|
Golflengte |
1310nm/1550nm/CWDM |
|
Outputmacht |
-6~-1dBm |
|
Rxgevoeligheid |
<-18dbm> |
|
Transmissieafstand |
Hybride kabel 300+m van SMPTE |
|
Optische schakelaar |
Lemosmpte 304/Neutrik OpticalCON DUO |
Input-output SDI:
|
Signaalformaat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datasnelheid |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m 270Mbit/s, 140m 1.5Gbit/s, 80m 3Gbit/s |
|
SDI interface |
BNC 75 Ohm |
Aantekening:
|
Camera Optische Adapter |
|
|
Interface |
4pin luchthoofd of 3pin minixlr |
|
Output |
Droge Contactsluiting of natte LED+/- |
|
Op: plotseling of leiden Van: open of leiden weg |
|
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) |
|
Input |
Droge Contactsluiting of TTL |
|
Op: plotseling aan GND of TTL laag van: hoge open of TTL |
|
