12g-SDI over Optische Vezel, voldoet de Optische Convertor 4k-SDI, 1 Ultrahd Signaal van CH meer dan de Vezel van 10 Km SM, aan SMPTE st-2082,

Inleiding:

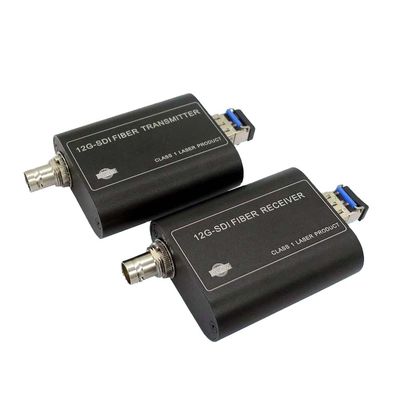

Door-sdi-426 zijn een uitzending-kwaliteit convertor/een vergroting die 12g/6g/3g/hd/sd-SDI tot 6,2 mijlen over singlemode vezel met ingebedde audio verzendt.
Door-sdi-426 over vezelvergroting met 12G SDI SFP verstrekken onmiddellijke vezelconnectiviteit. Ontworpen voor professioneel uitzendingsgebruik in videoproductie en het uitgeven,
dit transmissiesysteem kenmerkt het automatische gelijkmaken en het reclocking en een SDI lijn uit op de zender.

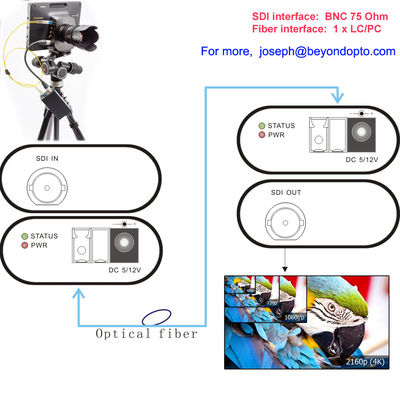

Door-sdi-426 zijn 12g-SDI aan 12G de Optische Vezelconvertor BR, HD, en Ultrahd-formaten tot 2160p60 over optische vezel overbrengt die van SDI over coaxiale kabel omzetten. De brede voltageinput, en de minimale machtsconsumptie staan voor gemak van integratie en capaciteit toe om de vatschakelaar op zijn plaats te sluiten. Deze kleine en lichtgewichtmodule
bouw van het eigenschappen de ruwe poeder met een laag bedekte aluminium.

Specificaties:
Input-output SDI:
Signaalformaat: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, dvb-ASI
Datasnelheid: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Videoformaat:
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Kabelgelijkmaking:
Automatische kabel EQ (de kabel van Belden 1694A)
75 m bij 11,88 Gbps (4Kp60 UHD)
120 m bij 5,94 Gbps (UHD)
200 m bij 2,97 Gbps (FHD)
280 m bij 1,485 Gbps (HD)
600 m bij 270 Mbps (BR)

SDI interface: BNC 75 Ohm
Vezelinterface: 1 x LC/PC
Aantal zenderkanaal: 1
Zendergolflengte: 1310 NM
De macht van de zenderoutput: -6~-1dBm
Aantal ontvangersoutput: 1
Ontvangersgevoeligheid: -14.4dBm~-1dBm
Algemene index:
Inputmacht: Gelijkstroom 5 V of 12V
Machtsconsumptie: minder 3W
Het werktemperaturen: -20°C aan 70°C
Opslagtemperaturen: -40°C aan 85°C
vochtigheid: (non-condensing) 0 ~ 95%
Grootte: 63 x 52 x 22 mm
Gevalmateriaal: Aluminium
Netto gewicht: 210g /pair (met Voeding 440g/pair)

Verbinding

Bedrijfprofiel:

Wij zijn de belangrijke professionele Ontwerper/Manufacter in China

Onze producten en oplossingen concentreren zich op high-definition video, audio, gegevens, Ethernet, contactsluiting, USB en andere vezeloptica. De belangrijke producten zijn BR/HD/3G/12g-SDI optisch transmissiemateriaal (voor EFP/ENG/IN HET BIJZONDER camera's, optische transmissie SDI/AANTEKENING/Afstandsbediening/intercom/terugkeervideo/TC/Genlock/PGM/Ethernet enz. En brengt de verre macht van Lemo SMPTE311/304 3K.93C voor de camera), de vezelvergroting van USB1.1/2,0/USB3.0, 4K HDMI aan vezel, KVM (HDMI + de muis en het toetsenbord van USB) aan vezel, audio aan vezel, contactsluiting/gegevens/Ethernet-vezel in evenwicht. wij kunnen de aangepaste producten van de korte levertijd voorzien.
