Productdetails:
|
| Type: | EFP to fiber converter | Gebruik: | Video die de opname van het de concurrentieprogramma, filmproductie schiet |
|---|---|---|---|
| Garantie: | 3 jaar | Nr van Vezel: | 1. |
| Markeren: | Door-efp-sdi-01 OB-Van het Systeem van de Vezelcamera,Door-efp-sdi-01 cameraman Fiber Camera System,Cameraman Fiber Camera System door-efp-sdi-01 |
||

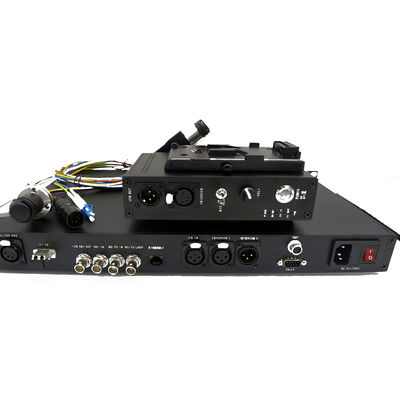

cameraman en OB-Van EFP de vezel verbindt met 3GSDI, Intercom, Ver, Aantekening, Terugkeervideo aan vezel optische multiplextelegraaf

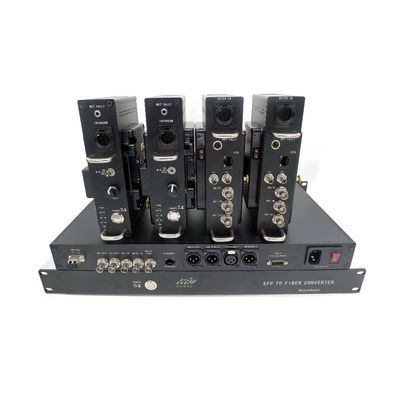

4 CH EFP aan Vezel voor SONY hdw-750 omvat 4 Camera Optische Adapters en een Optisch Basisstation (kanaal 4). Het systeem vervoerden een signaal 3g/hd-SDI van de de reekscamera van Sony hdw-730 of hdw-750 aan het Basisstation, Omgekeerde video (SDI of CVBS), Afstandsbedieninggegevens (verbindt de 8 speldinterface van Sony, Sony RCU/RCP rm-B150, rm-B170, rm-B750), Intercom (het Cameraeind kan verbonden professionele 4 speld zijn of 5 speld kan XLR hoofdtelefoon, OB-eind de verbonden hoofdpost van Clearcom of van de intercom van RTS zijn, enz.-), Aantekening (1 of 2 kleuren is facultatief). Het Genlocksignaal, blackburst/trilevel-de synchronisatie of de Tijdcode zijn facultatief. Het systeem zet alle signalen nodig voor multi-camera 3g/hd-SDI productie op een tactische SM/MM. of hybride de vezelkabel van SMPTE, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie.
Eigenschappen
Specificaties:
Algemene index
|
Het werktemperaturen |
-25°C aan 55°C |
|
Opslagtemperaturen |
-40°C aan 85°C |
|
vochtigheid |
(non-condensing) 0 ~ 95% |
|
Camera Optische Adapter |
|
|
Inputmacht |
Gelijkstroom 11~19V |
|
Machtsconsumptie |
<8w> |
|
Netto gewicht |
1kg |
|
Verschijningsgrootte |
188mm*116mm*45mm (zonder v-Onderstel/Bedrag) |
|
Optisch Basisstation |
|
|
Inputmacht |
AC90~240V |
|
Machtsconsumptie |
<20w> |
|
Netto gewicht |
3kg |
|
Verschijningsgrootte |
19“ zet het standaardrek van 1U op |
Optisch:
|
Golflengte |
1310nm/1550nm/CWDM |
|
Outputmacht |
-6~-1dBm |
|
Rxgevoeligheid |
<-18dbm> |
|
Transmissieafstand |
SM vezel 10+km, MM.vezel 300m |
|
Optische schakelaar |
Dullc /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON DUO |
Input-output SDI:
|
Signaalformaat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datasnelheid |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI interface |
BNC 75 Ohm |
Intercom:
|
Camera Optische Adapter |
|
|
Interface |
4pin XLR (Mannetje) /5pin XLR (Wijfje) |
|
Microfoon |
Mic input met stomme en pre-ampèren |
|
Hoofdtelefoon |
Met versterker en naar boven of naar onder volume |
|
Optisch Basisstation |
|
|
Interface |
het Wijfje/het Mannetje van 3pin XLR: De audio van de partijlijn voor de hoofdpost van Clearcom of RTS-van de Intercom DB9 (Mannetje): De de audioinput en output van het lijnniveau |
Aantekening:
|
Camera Optische Adapter |
|
|
Interface |
4pin luchthoofd of 3pin minixlr |
|
Output |
Droge Contactsluiting of natte LED+/- |
|
Op: plotseling of leiden Van: open of leiden weg |
|
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) |
|
Input |
Droge Contactsluiting of TTL Op: plotseling aan lage GND of TTL Van: hoge open of TTL |
Ver:
|
Camera Optische Adapter |
|
|
Interface |
8 van Sony speld of 10 speldinterface van Panasonic |
|
Gegevens |
RS422 /RS232/RS485 |
|
Optisch Basisstation |
|
|
Interface |
8 van Sony speld of 10 speldinterface van Panasonic |
|
Gegevens |
RS422 /RS232/RS485 |
