Productdetails:
|
| Type: | EFP aan vezelconvertor | Gebruik: | Video opname |
|---|---|---|---|
| Nr van Vezel: | 1. | Transmissieafstand: | 20/40/60/80/km |
| Markeren: | Systeem itc-100 van de vezelcamera,Itc-100 het Systeem van de de Vezelcamera van 4 Havendatavideo,De camera van kabeltelevisie van de itc-100 OB-Vrachtwagensvezel |
||

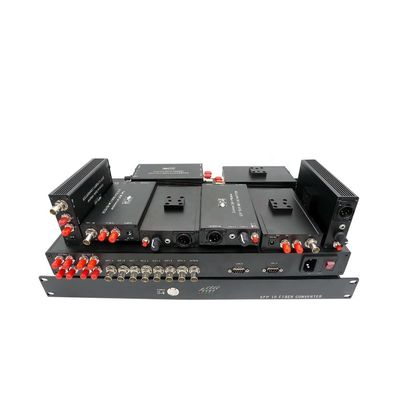

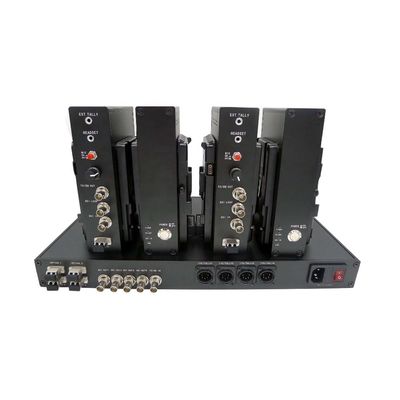

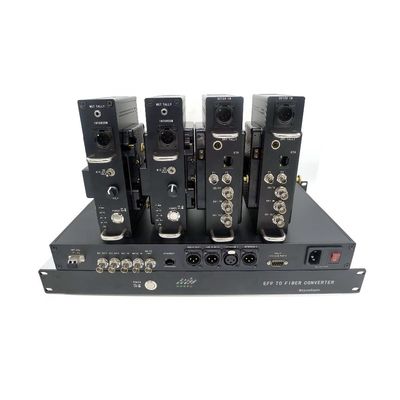

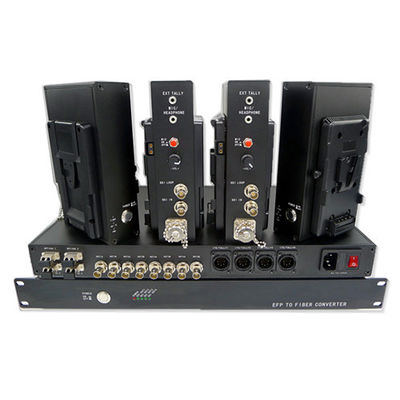

Het SDI systeem van de studiovezel wordt speciaal ontworpen voor Datavideo itc-100 Intercom over vezel aan 10KM, die 4pcs van V-type de adapter van de cameravezel en een Optisch Basisstation omvat. Het systeem vervoerden het signaal van 1port 3g/hd-SDI van de camera aan het Basisstation, 1x-intercom, 1x-aantekening. Het systeem zet alle basissignalen nodig voor multi-camera 3g/hd-SDI productie op dubbele LC-vezelkabel, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie, die gewoonlijk in OBVAN, OB-vrachtwagens, en het systeem van SNGvoertuigen wordt gebruikt.

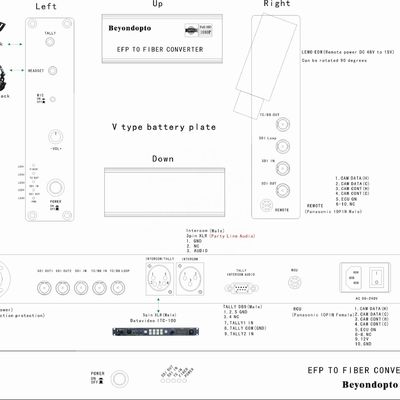

Functioneert Beschrijving:
Vezel Optische Convertor (Zender)
V-slot op cameraeind
Vezel: door algemene dubbele LC-vezel,
de input 3g/hd-SDI, 1 SDI Output van 1x,
1x intercom (de Hoofdtelefoon, Mic input, bracht de audio-uitvoer van het lijnniveau, 5-speld Vrouwelijke XLR) uit zijn evenwicht
1x aantekeningsoutput (3.5mm)
Vezel Optische Convertor (Ontvanger)
rek van 1x 19 het“ 1U zet op basiseind op
Vezel: 4x de dubbele enige kabel van de wijzelc vezel
4x dubbele output 3g/hd-SDI
de Aantekening van 4x Intercom&4x (steun Datavideo itc-100, DB9-schakelaar)
Voeding: Dit product is de batterijvoeding, de optische adapter van de cameravezel (TX) op camcorder via voora hangen of V-vormige hoekplaatplaat, de achter hangende batterij die terwijl voeding aan de camera en vezel optische adapter;
Eigenschappen: Behandel alle Pathologische patronen. De automatische kabelgelijkmaking om signaalintegriteit .3g/hd/sd-SDI te verzekeren voerde autoerkenning, steun 270Mbit/s in - 2.97Gbit/s volgens SMPTE 424M, SMPTE 292M en SMPTE 259M.when over enige wijzevezel, het is meer dan 10KM transmissieafstand tot maximum 80KM. Mic input met stomme en pre-ampèren. Aantekeningsled+/- output. V-onderstel of Bedrag verkiesbare batterijplaat. Verre cameravoeding, met de bescherming van de toevoegingsopsporing. Prioritaire selectie van hybride kabelvoeding, met acculadingbescherming
Toepassing: Televisiestudio, mobiele studio
EFP de Elektronische Gebiedsproductie, met specialisatie studeert sportieve gebeurtenissen af en de grote vieringen zenden levend uit
ENG-camera (openluchtfotocamcorders) promotie aan een EFP camera.
Specificaties: Algemene index
| Het werktemperaturen | -25°C aan 55°C |
| Opslagtemperaturen | -40°C aan 85°C |
| vochtigheid | (non-condensing) 0 ~ 95% |
| Camera Optische Adapter | |
| Inputmacht | Door Batterij |
| Machtsconsumptie | <10w> |
| Netto gewicht | 1.5kg |
| Verschijningsgrootte | 188mm*116mm*45mm (v-Onderstel/Bedrag) |
| Optisch Basisstation | |
| Inputmacht | AC90~240V |
| Machtsconsumptie | <10w> |
| Netto gewicht | 4.5kg |
| Verschijningsgrootte | 19“ zet het standaardrek van 1U op |
Optisch:
| Golflengte | 1310nm/1550nm/CWDM |
| Outputmacht | -6~-1dBm |
| Rxgevoeligheid | <-18dbm> |
| Transmissieafstand | 10KM over enige wijzevezel |
| Optische schakelaar | LC/ST/FC verkiesbaar |
Input-output SDI:
| Signaalformaat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datasnelheid | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI interface | BNC 75 Ohm |
Intercom:
| Camera Optische Adapter | |
| Interface | 5pin XLR (Wijfje) |
| Microfoon | Mic input met stomme en pre-ampèren |
| Hoofdtelefoon | met naar boven of naar onder volume |
Aantekening:
| Camera Optische Adapter | |
| Interface | 3.5mm |
| Output | LED+/- |
| Optisch Basisstation | |
| Interface | DB9 (Mannetje) |
