Productdetails:
|
| Type: | EFP SDI aan vezel | Gebruik: | medische beeldverwerking |
|---|---|---|---|
| Nr van Vezel: | 1. | ||
| Markeren: | EFP ENG Camera,Door-efp-12 CCU ENG Camera,CCU ENG Camera door-efp-12 |
||
Van de het Signaal Optische Transmissie CCU EFP/ENG van de televisiestudio de camerasdi+ Intercom + Aantekening + Ver + PGM + Genlock
EFP aan Vezelconvertor

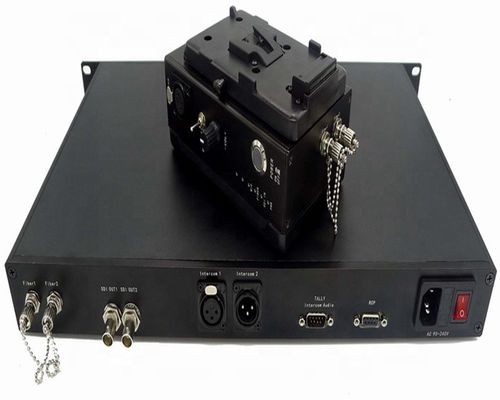

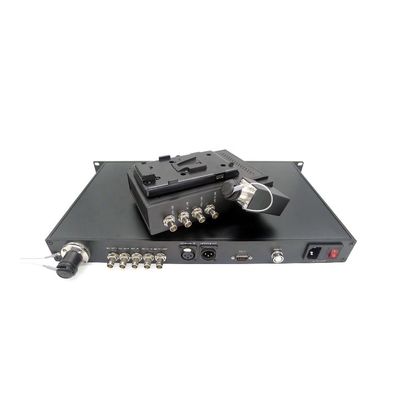

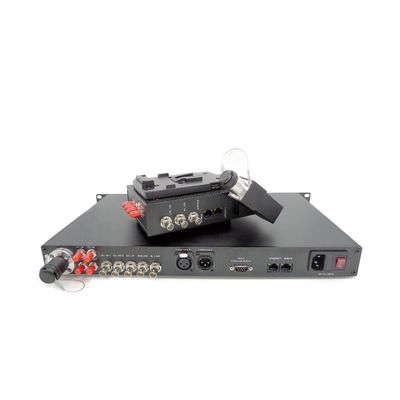

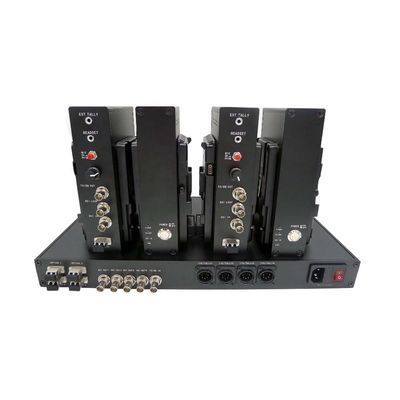

omvat een Camera Optische Adapter en een Optisch Basisstation. Het systeem vervoerden een signaal 3g/hd-SDI van de camera aan het Basisstation en een terugkeervideo (3g/hd-SDI of CVBS) worden, de Afstandsbedieninggegevens, genlock, de intercom, de aantekening, de audio en 10/100M Ethernet ook verstrekt. Het systeem zet alle signalen nodig voor multi-camera 3g/hd-SDI productie op een tactische SM/MM. of hybride de vezelkabel van SMPTE, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie.
Eigenschappen
Specificaties:
Algemene index
|
Het werktemperaturen |
-25°C aan 55°C |
|
Opslagtemperaturen |
-40°C aan 85°C |
|
vochtigheid |
(non-condensing) 0 ~ 95% |
|
Camera Optische Adapter |
|
|
Inputmacht |
Gelijkstroom 12~19V |
|
Machtsconsumptie |
10W |
|
Netto gewicht |
1kg |
|
Verschijningsgrootte |
160mm*100mm*44mm (zonder v-Onderstel/Bedrag) |
|
Optisch Basisstation |
|
|
Inputmacht |
AC90~240V |
|
Machtsconsumptie |
10W |
|
Netto gewicht |
3kg |
|
Verschijningsgrootte |
19“ zet het standaardrek van 1U op |
Optisch:
|
Golflengte |
1310nm/1550nm/CWDM |
|
Outputmacht |
-6~-1dBm |
|
Rxgevoeligheid |
<-18dbm> |
|
Transmissieafstand |
SM vezel 10+km, MM.vezel 300m |
|
Optische schakelaar |
Dul LC /FC/ST/SC/MX/ Lemo/(facultatieve) Neutrik |
Input-output SDI:
|
Signaalformaat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Datasnelheid |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI interface |
BNC 75 Ohm |
Intercom:
|
Camera Optische Adapter |
|
|
Interface |
van 4pin XLR (Mannetje) /5pin XLR (Wijfje)/3.5mm de hoofdtelefoonhefboom |
|
Microfoon |
Mic input met stomme en pre-ampèren |
|
Hoofdtelefoon |
met naar boven of naar onder volume |
|
Optisch Basisstation |
|
|
Interface |
Input: het Wijfje van 3pin XLR, Output: het Mannetje of 5pin XLR van 3pin XLR of 3.5mm hoofdtelefoonhefboom |
|
Audio |
Saldo of onevenwichtslijnniveau |
Aantekening:
|
Camera Optische Adapter |
|
|
Interface |
4pin luchthoofd of 3pin minixlr |
|
Output |
Droge Contactsluiting of natte +12V |
|
Op: plotseling of +12V Van: open of 0V |
|
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) |
|
Input |
Droge Contactsluiting of nat |
|
Op: plotseling aan GND of TTL laag van: hoge open of TTL |
|
Ver:
|
Camera Optische Adapter |
|
|
Interface |
8pin luchthoofd of de verre interface van 8pin Sony |
|
Gegevens |
RS422 /RS232/RS485 |
|
Optisch Basisstation |
|
|
Interface |
DB9 (Mannetje) of de verre interface van 8pin Sony |
|
Gegevens |
RS422 /RS232/RS485 |
Ethernet:
|
Het werkwijze |
Volledige - duplex/half - duplex |
|
Datasnelheid |
(AUTO) 10/100Mbps |
|
verbindingsterminal |
RJ45 |
