van lijn breidt de Draadloze Vergroting uit Hdmi tot 656 voet 200 meters uit

Van lijn breidt de Draadloze Vergroting uit Hdmi tot 656 Voet 200 Meters uit

Hdmi Draadloze Vergroting

De Draadloze Vergroting van HDMI verstrekt een gemakkelijke manier HDMI-signalen tot 656 voet (200 meters) wirelessly om uit te breiden.

Het breidt HDMI-inhoud uit computers, settopboxxen, Bluray-spelers, en andere HDMI-bronnen tot verre HDMI-Volgzame vertoning uit.

Eigenschap

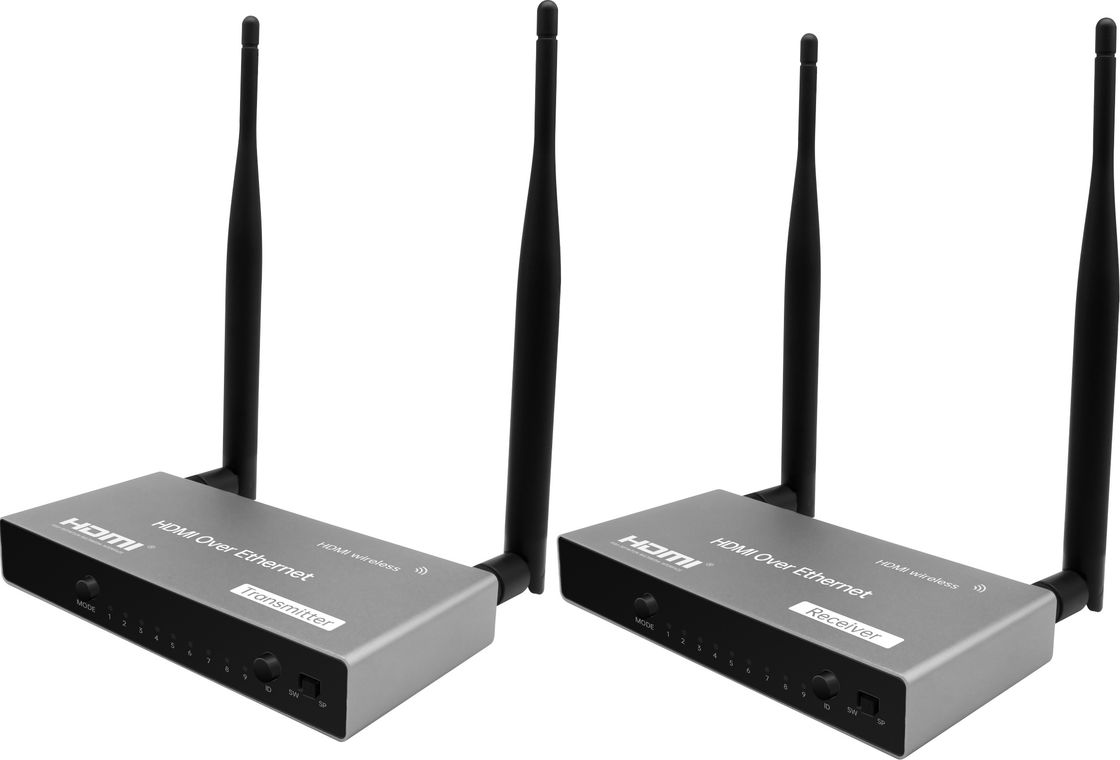

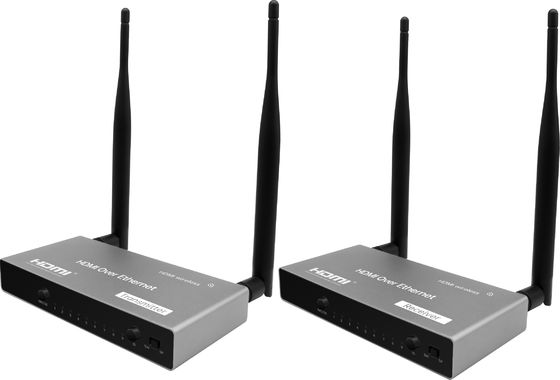

●Deze draadloze HDMI-vergroting wordt samengesteld van een Zendereenheid en een Ontvangerseenheid

●Steun lijn-uit op het zendereind voor gemakkelijke controle

●Steun een brede waaier van resoluties met inbegrip van 480i/576i - 1080p@50/60Hz, SVGA-WUXGA.

●De externe antenne steunt een lange afstand van transmissie tot 656 voet (200 meters)

●De uitbreiding van steunirl voor bronapparatencontrole op het vertoningseind

●Steun OSD voor de controle van apparatenstatus

●Gebruiksklaar, geen behoefte aan bestuurders voor PC-installatie

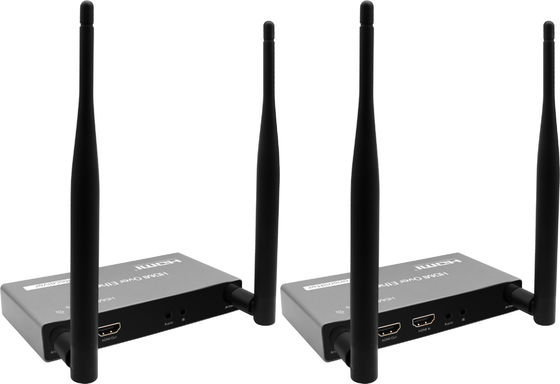

De lay-out van ontvangershavens:

1. USB-POORT: FW-verbetering

2. WIJZEknoop: Klik om weergavemodus (verlichting voor wijze 1) te schakelen, en te snakken pers om kanaalbeetje (verlichting voor wijze 2) te schakelen.

3. PWR steekt aan: Het aansteken wanneer de macht wordt geleverd.

4. VERBINDINGSlicht: Het opvlammen wanneer de gegevens overbrengen.

5. STA licht: Het opvlammen wanneer de gegevens overbrengen.

6. Wijze 1 licht (Weergavemodus): Het aansteken weg voor Grafische Wijze met kortere latentie, en het aansteken voor Videowijze met minder pakket verloren tarief.

7. Wijze 2 licht (Kanaalbeetje): Aanstekend om hoog-beetjekanaal aan te passen, en weg aanstekend om laag-beetjekanaal aan te passen.

8. Kanaalsignaal

9. Identiteitskaart-knoop: Klik om kanaalidentiteitskaart te schakelen.

10. Schakelaarwijze: Toon het scherm van de zender met zelfde kanaalidentiteitskaart wanneer gebruik het zoals N aan 1.

11. Splitserswijze: Directe verbinding aan zender. Geen kanaalidentiteitskaart zou moeten worden geplaatst.

12. Antenne

13. Gelijkstroom IN haven: Vereist 12V/1A-voeding.

14. Het terugstellengat: Wanneer de stop in de macht, snakt dring de het terugstellenknoop meer dan 9 seconden aan aan het terugstellen aan fabrieks standaardmontages.

15. De haven van HDMI UIT: Verbindt met monitor met HDMI-haven voor vertoning.

16. Audio uit haven: Audio-uitvoer aan andere sprekers. Merk op dat HDMI-de outputhaven audio gelijktijdig verzendt.

17. IRL IN haven: Steunen IRL voor afstandsbediening worden ingevoerd die.

18. Antenne

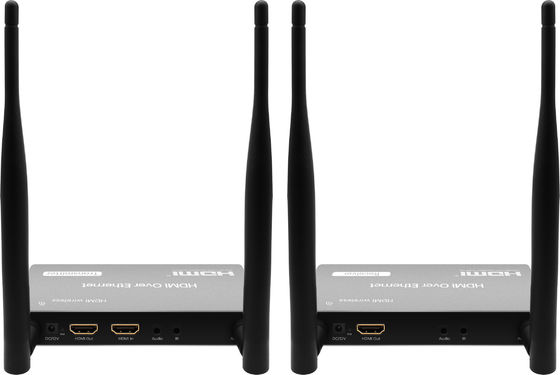

De Lay-out van de Txhaven:

1. USB-POORT: FW-verbetering

2. WIJZEknoop: Klik om weergavemodus (verlichting voor wijze 1) te schakelen, en te snakken pers om kanaalbeetje (verlichting voor wijze 2) te schakelen.

3. PWR steekt aan: Het aansteken wanneer de macht wordt geleverd.

4. VERBINDINGSlicht: Het opvlammen wanneer de gegevens overbrengen.

5. STA licht: Het opvlammen wanneer de gegevens overbrengen.

6. Wijze 1 licht (Weergavemodus): Het aansteken weg voor Grafische Wijze met kortere latentie, en het aansteken voor Videowijze met minder pakket verloren tarief.

7. Wijze 2 licht (Kanaalbeetje): Aanstekend om hoog-beetjekanaal aan te passen, en weg aanstekend om laag-beetjekanaal aan te passen.

8. Kanaalsignaal

9. Identiteitskaart-knoop: Klik om kanaalidentiteitskaart te schakelen.

10. Schakelaarwijze: Toon het scherm van de zender met zelfde kanaalidentiteitskaart wanneer gebruik het zoals N aan 1.

11. Splitserswijze: Directe verbinding aan zender. Geen kanaalidentiteitskaart zou moeten worden geplaatst.

12. Antenne

13. Gelijkstroom IN haven: Vereist 12V/1A-voeding.

14. Het terugstellengat: Wanneer de stop in de macht, snakt dring de het terugstellenknoop meer dan 9 seconden aan aan het terugstellen aan fabrieks standaardmontages.

15. De haven van HDMI UIT: Verbindt met monitor met HDMI-haven voor vertoning.

16. HDMI voerde in: Verbindt met uw apparaat (laptop of computerdoos).

17. IRL IN haven: Steunen IRL voor afstandsbediening worden ingevoerd die.

18. Antenne

Installatie:

De Vertoning van de splitserswijze (1 tot 1):

1. Plaats de knevelschakelaar aan Splitserswijze op zowel Ontvanger als Zender.

2. Verbind macht met 12V/1A en een monitor aan vertoningsoutput op Ontvanger.

3. Verbind de Ontvanger en de Zender aan zelfde HDMI-kabel aan paar. De flits van kanaalsignalen bij het in paren rangschikken en einde bij kanaalidentiteitskaart na het volledige in paren rangschikken.

4. Na het in paren rangschikken, verbind de voeding van gelijkstroom 12V met beide eenheden, sluit een monitor aan Ontvanger en een van BRON HDMI videoapparaat aan de input van de Zender aan.

* Het oplossen van problemengids:

Als er geen signaal op de monitor die aan Ontvanger wordt aangesloten is, te zorgen gelieve Ontvanger ervoor en Zender (1) is zowel geschakeld l aan Splitserswijze als (2) is geweest de in paren gerangschikte samen Vertoning van de Schakelaarwijze (1 aan N, N aan 1): 1. Plaats de knevelschakelaar aan Splitserswijze op zowel Ontvanger als Zender 2. Verbind macht met 12V/1A en een monitor aan vertoningsoutput op Ontvanger. 3. Na het in paren rangschikken, verbind macht met 12V/1A, een monitor voor loopback, en een apparaat aan input op Zender. 4. Plaats Ontvanger en Zender aan dezelfde kanaalid.* Nota: Elke Zender onder hetzelfde netwerk zou aan een verschillende kanaalidentiteitskaart moeten worden geplaatst
