Productdetails:
|
| Vezeltype: | Enige Wijze | Productnaam: | Optische verspreider |
|---|---|---|---|
| Wavelenght: | 1550nm | Schakelaar typr: | FC/PC FC/APC, LC/PC, LC/APC |
| Markeren: | De enige Verspreider van de Wijze Optische Vezel,1550nm optische Verspreider,De enige Verspreider van de Wijzevezel |
||

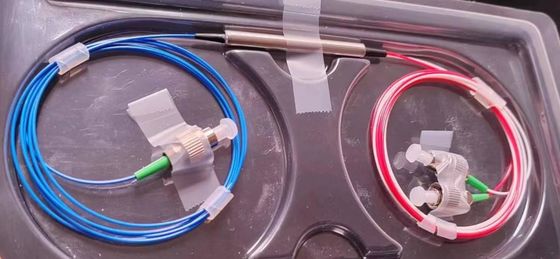

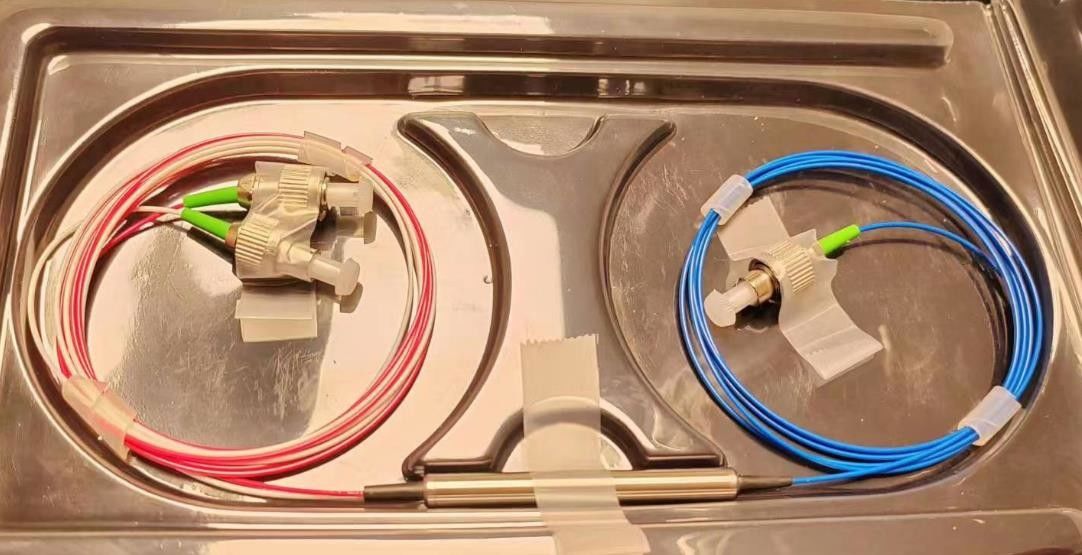

Optische Vezel Circulatiewavelenght 1550nm van de drie Haven de Enige Wijze
Enige Wijze Optische Circulatie1550nm
Een optische verspreider is een apparaat dat licht in een specifieke richting in een optische vezel leidt. Het is een drie-haven apparaat dat op het principe van niet-wederkerigheid werkt betekent, die dat lichte reizen in een bepaalde richting en keert niet naar zijn bron terug.

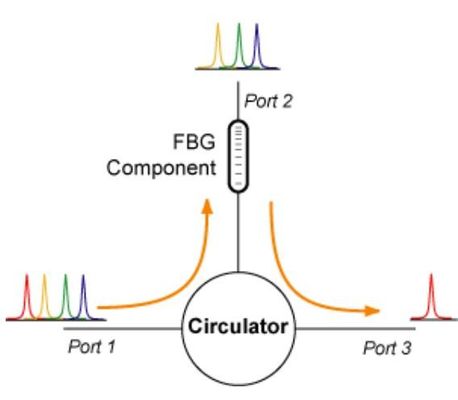

Het voorbeeld schildert hieronder het gebruik van een verspreider af om een optisch kanaal van een DWDM-systeem te laten vallen gebruikend Grating van Vezelbragg (FBG). De inputdwdm kanalen worden in Haven 1 van het apparaat aan een FBG-apparaat gekoppeld aan Haven 2 wordt aangesloten die. De enige die golflengte van FBG wordt weerspiegeld neemt de verspreider in haven 2 weer op en aan Haven 3 verpletterd. De resterende signalen gaan door FBG en de uitgang op de hoogste vezel over.

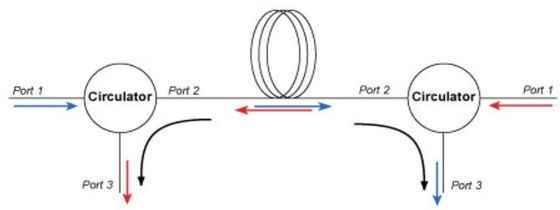

De verspreiders kunnen ook worden gebruikt om een optisch signaal in twee richtingen onderaan één enkele vezel te verzenden. Een verspreider wordt gevestigd op beide einden van de vezel. Elke verspreider functioneert om een signaal in één richting toe te voegen terwijl het verwijderen van het signaal in andere. Zie het hieronder voorbeeld.
Specificaties
| Werkende Golflengte (NM) | 1550+/-30 |
| Toevoegingsverlies (Port1 aan Port2) (dB) | <0> |
| Toevoegingsverlies (Port2 aan Port3) (dB) | <0> |
| Isolatie (Haven 2 aan Haven 1) (dB) | >40 |
| Isolatie (Haven 3 aan Haven 2) (dB) | >40 |
| Polarisatie Afhankelijk Verlies | <0> |
| Terugkeerverlies | >55 |
