Productdetails:
|
Het eenvoudige EFP systeem van de cameravezel

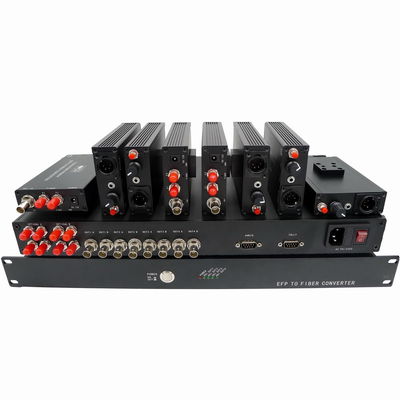

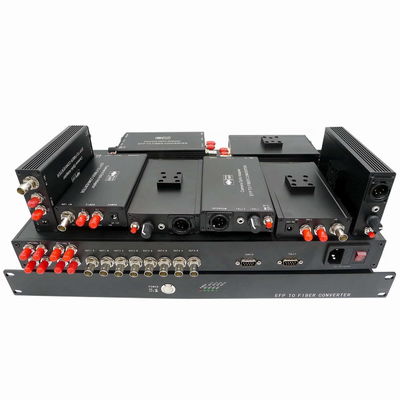

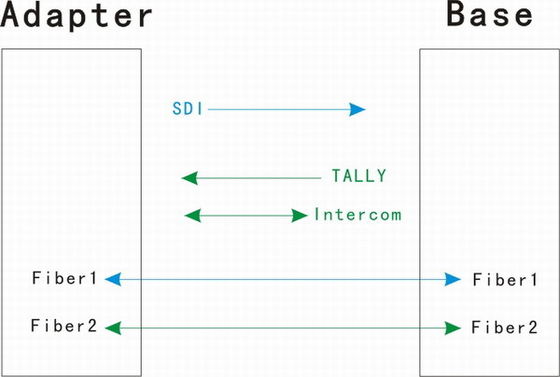

Eenvoudige EFP aan Vezel omvat een Camera Optische Adapter en een Optisch Basisstation. Het systeem vervoerden 1 signaal van CH 3g/hd-SDI van de camera aan het Basisstation, intercom (het Cameraeind kan verbonden professionele 4 speld zijn of 5 speld kan XLR hoofdtelefoon, OB-eind verbonden intercom hoofdpost zijn), aantekening (Één kleur of twee kleuren kunnen worden geselecteerd). Het systeem zet alle signalen nodig voor multi-camera 3g/hd-SDI productie op een vezelkabel, verzekerend robuuste, probleemloze connectiviteit op om het even welke studio of verre productie. De bodem van het schroefgat kan met een cameraschoen worden gepast opzet.

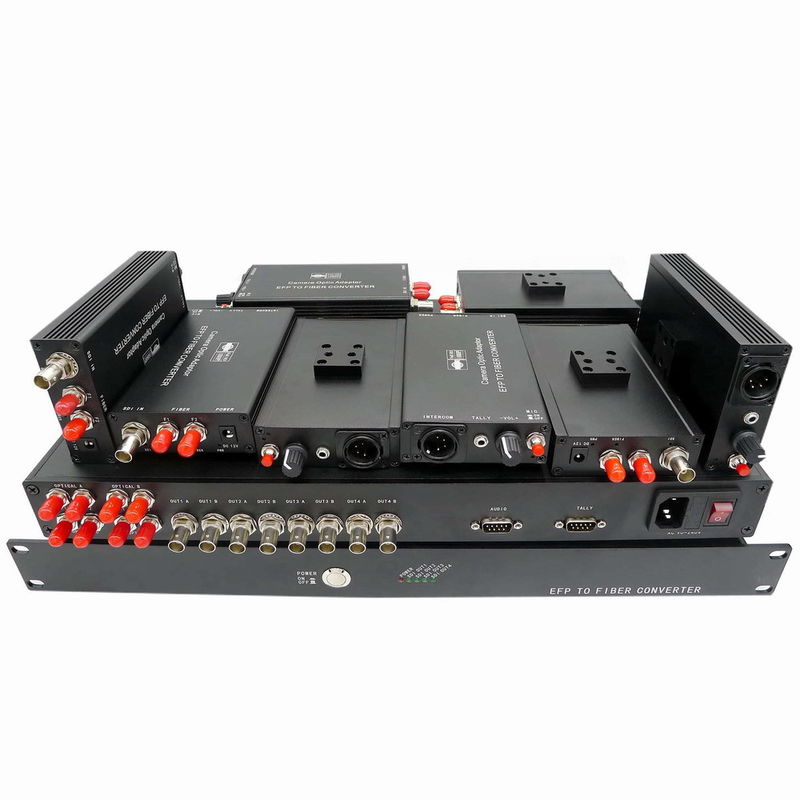

Wegens zijn eenvoudige functie, kunnen 4 basissen in één Optisch Basisstation worden gecombineerd.
Eigenschappen
· 1 CH door:sturen SDI
· Behandel alle Pathologische patronen
· Automatische kabelgelijkmaking om signaalintegriteit te verzekeren
· 3g/hd/sd-SDI voer autoerkenning, steun 270Mbit/s in - 2.97Gbit/s volgens SMPTE 424M, SMPTE 292M en SMPTE 259M
· 10+Km op de enige transmissie van de wijzevezel
· Mic input met stomme en pre-ampèren
· Hoofdtelefoon met naar boven of naar onder volume
· Facultatieve aantekeningsled+/- output of droge Contactsluiting
· Genlock of TC/BB is facultatief
· De afstandsbedieninggegevens zijn ook facultatief
· Het gat van de bodemschroef kan met een cameraschoen worden geïnstalleerd opzet
Specificaties:
Algemene index
| Het werktemperaturen | -25°C aan 55°C |
| Opslagtemperaturen | -40°C aan 85°C |
| vochtigheid | (non-condensing) 0 ~ 95% |

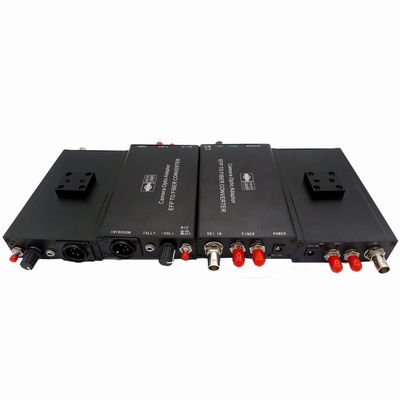

| Camera Optische Adapter | |
| Inputmacht | Gelijkstroom 11~19V |
| Machtsconsumptie | <10w> |
| Netto gewicht | <0> |
| Verschijningsgrootte | 140mm*82mm*28mm |
| Optisch Basisstation | |
| Inputmacht | AC90~240V |
| Machtsconsumptie | <20w> |
| Netto gewicht | 3kg |
| Verschijningsgrootte | 19“ zet het standaardrek van 1U op |
Optisch:
| Golflengte | 1310nm/1550nm/CWDM |
| Outputmacht | -6~-1dBm |
| Rxgevoeligheid | <-18dbm> |
| Transmissieafstand | SM fiber10km, MM.vezel 550m |
| Optische schakelaar | ST/FC/SC/LC |
Input-output SDI:
| Signaalformaat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datasnelheid | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Kabelgelijkmaking |
Automatische kabel EQ (de kabel van Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI interface | BNC 75 Ohm |
Genlock/TC/BB (kan facultatief zijn)
| Aantal Kanalen | 1 |
| Input-output impedantie | BNC 75Ω (onevenwicht) |
| Input-output voltage | 1.0Vp-p |
| Differentiële Aanwinst | <> |
| Differentiële Fase | <> |
| SNR | >60dB |
Intercom:
| Camera Optische Adapter | |

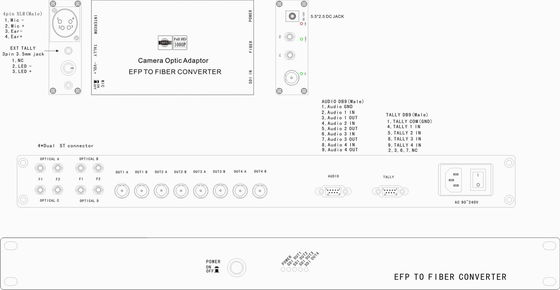

| Interface | van 4pin XLR (Mannetje) /5pin XLR (Wijfje)/3.5mm de hoofdtelefoonhefboom |
| Microfoon | Mic input met stomme en pre-ampèren |
| Hoofdtelefoon | met naar boven of naar onder volume |
| Optisch Basisstation | |
| Interface | DB9 (Wijfje) of 3.5mm vijzelen op: Het lijnniveau bracht audioinput en output uit zijn evenwicht, |
Aantekening:
| Camera Optische Adapter | |
| Interface | 3.5mm hefboom of 3pin minixlr |
| Output | Droge Contactsluiting of natte LED+/- |
|
Op: plotseling of leiden Van: open of leiden weg |
|
| Optisch Basisstation | |
| Interface | DB9 (Mannetje) |
| Input | Droge Contactsluiting of TTL |
| Op: plotseling aan GND of TTL laag van: hoge open of TTL | |
