Productdetails:
|
| Type: | Gegevensvideo | gebruik: | Gegevensvideo |
|---|---|---|---|
| Garantie: | 3 jaar | Aantal vezels: | 1. |
| Markeren: | Minitv-Productie Live Streaming And Camera Accessories,TV-Productie Live Streaming And Camera Accessories Mini,mini optische zender |
||

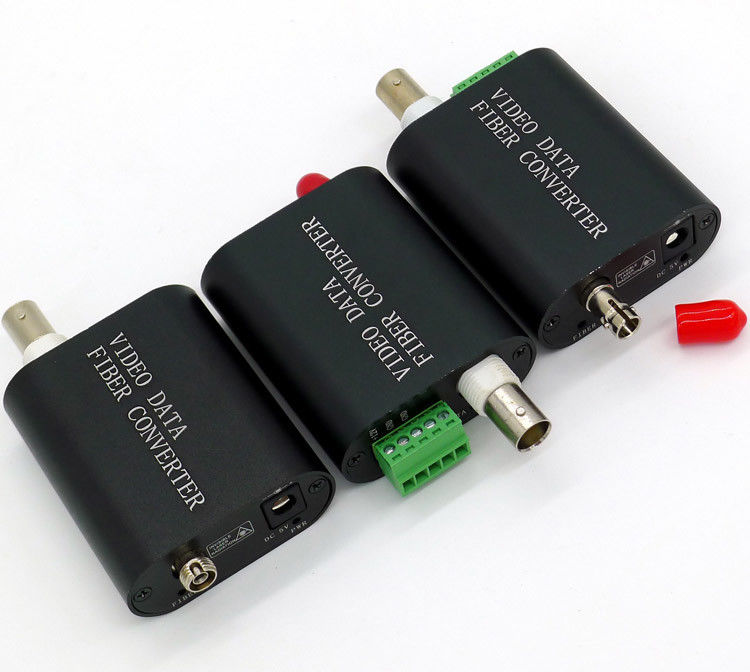

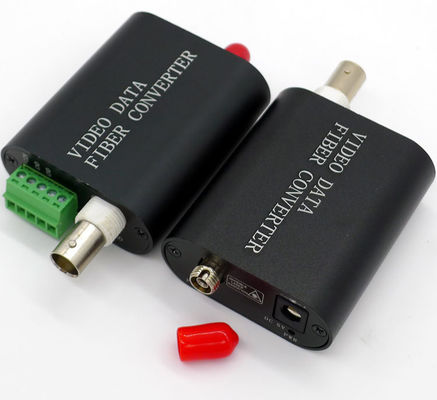

De micro- video aan vezelconvertor, steunt 1 video van CH + 1 gegeven van CH (Standaard omgekeerde gegevens RS485, facultatieve RS232), (gemakkelijk ingebed in de cameradekking), kan de miniatuur optische zendontvanger 1 video verstrekken + 1 gegeven over één optische vezeltransmissie tegelijkertijd. Heeft klein volume, hoge betrouwbaarheidskenmerken, is de grootte slechts: 64 mm (exclusief BNC) (met inbegrip van BNC82mm) x52mmx22mm, breedte is dicht aan de breedte van het normale adreskaartje, lengte, korter dan gewone kaart, geschikt om in de integratie van diverse soorten specificaties van de antitank of balmachine (optische vezel) te installeren, de boutdekking de interne of explosiebestendige camera, producten vast kan werken binnen - 40 ℃ ~ + 75 ℃ in het ruwe klimaatmilieu.
Typische toepassingen
Ingebed in de explosiebestendige camera's
Ingebed in de explosiebestendige doos
Ingebed in de tank
Ingebed in de balcamera's, de boutdekking, de camera's van de vezelbal

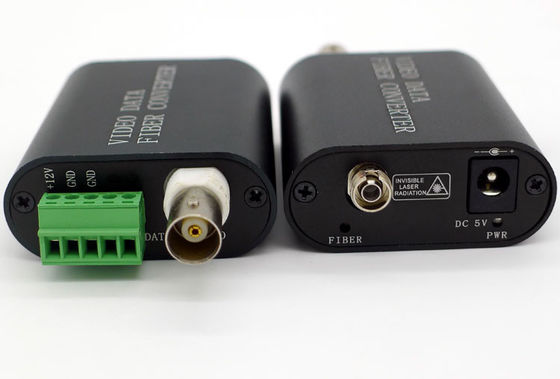

Als u aan micro video optische versmalde zendontvanger nodig hebt, kan het volume in het volgende cijfer worden getoond zal schillen verwijderd, BNC-hoofd onder witte eindblokken, in plaats van de 12 v-voeding en zijn de omgekeerde de controlegegevens die van RS485 5 speldterminals met behulp van, het geschikter binnen in de camera.
Beyondopto voorbij Reeks videozenders en de ontvangers steunen kanalen 1 van de digitaal gecodeerde video met 8 bits van de uitzendingskwaliteit + 1 kanalenterugkeer van audio meer dan één multi-mode of single-mode opticalfiber. De apparaten zijn direct compatibel met NTSC, VRIEND, en SECAM-camerasystemen.
Het gebruiksklare ontwerp verzekert aanpassing-vrije installatie en verrichting, en de optische aanpassingen worden nooit vereist. De LEIDENE indicatoren worden verschaft om de systeem werkende status onmiddellijk te controleren. Een typische die installatie gebruikt een zendereenheid op het cameraeind van de verbinding, via één enkele vezel optische kabel, aan een ontvangerseenheid op het controleeind wordt verbonden van de verbinding. De apparaten zijn beschikbaar voor of bevinden zich alleen of rek-onderstel installatie met BATR-de 14-groef Chassis.
Eigenschappen
• Niet samengedrukte Videotransmissie met 8 bits
• NTSC, VRIEND of het Videocompatibele systeem van SECAM
• 24-beetje codeerde digitaal Audio
• Steunpunt om te richten of madeliefje-Ketting verbinding
• Multimode Vezel brengt tot 2 km zonder Optische Vermindering over
• Single-Mode Vezel brengt tot 120km zonder Optische Vermindering over
• WDM Technologie voor Hogere Betrouwbaarheid
• Geen EMI, RFI, Dwarsbespreking of Videovervorming en geen grondlijnen
• LEIDENE Indicatoren voor Onmiddellijke Systeem Controle
• Standalone of Rek zet in FVC14-Chassis op
• Opbrengst volgens de specificaties van de klant, die OEM verstrekken
Typische Toepassing
De Vezel Optische Videoconvertor is een alle-digitaal apparaat van de vezeltransmissie, met de niet-compressie van wereldklasse, al digitale videocorrectietechnologie en Gigabit-technologie van de vezeltransmissie. Het steunt lange afstand, niet-vervorming en transmissie in real time van 1~64 kanalen van videosignaal (en andere soorten signalen indien nodig) in één-kern optische vezel. Zij zijn geschikt aan het doel van monitor en toezicht in snelwegen, de de douane, het vervoer, de elektronische politie, de industriële automatisering, de machtsdienst, de banken, en projecten van het waterbehoud, etc….
Specificaties
Opitcal:
|
Golflengte |
1310nm&1470nm~1610nm |
|
Outputmacht |
-14~ -8dBm/-5~0dBm |
|
Optische vezel |
50/125u multimode, multimode kiezen 62.5/125u, 9/125u wijze uit |
|
Rxgevoeligheid |
-30dBm |
|
Optische schakelaar |
FC, (facultatief) ST |
|
Afstand |
0~2KM (MM.)/0~120KM (SM) |
|
Video |
|
|
Aantal Kanalen |
1 |
|
Input-output impedantie |
BNC 75Ω (onevenwicht) |
|
Videobandbreedte |
5HZ-7.5MHZ |
|
Standaard video input-output voltage |
1.0Vp-p |
|
Videovoltagewaaier |
0.6~2.0Vp-p |
|
Differentiële Aanwinst |
<> |
|
Differentiële Fase |
<>° |
|
Gegevens |
|
|
Gegevensprotocol |
RS485 |
|
Datasnelheid |
0~500 Kbps |
|
Foutenpercentage |
< 10="">-9 |
|
Schakelaar |
Standaard eindlood |
|
Elektro & Mechanisch |
|
|
De Vereisten van de inputmacht: |
Gelijkstroom 12V of 5V |
|
Machtsadapter: |
AC 100V~240V |
|
Machtsconsumptie: |
< 3W=""> |
|
Zelfstandige Afmetingen: |
64mmx52mmx22mm |
|
Het verschepen Gewicht: |
(omvat Zender & Ontvanger) 0.7kg |
|
Milieu |
|
|
Werkende Temperatuur: |
-20°C ~ +75°C |
|
Opslagtemperatuur: |
-40°C ~ +85°C |
|
Relatieve Vochtigheid: |
(non-condensing) 0% ~ 95% |
|
MTBF: |
>100.000 uren |
Het diagram van de systeemverbinding
.
